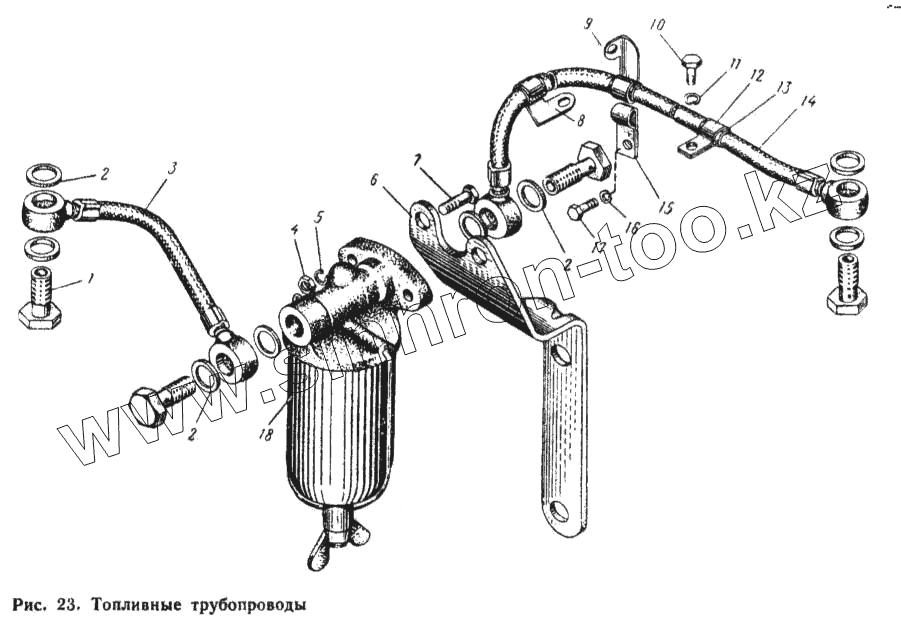

Каталог запасных частей к технике: ЮМЗ-6Л. Топливные трубопроводы
1
1
2
2
2
2
3
4
5
6
7
8
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-1104010 СБ | 45-1104010 СБ | Топливопроводы с фильтром и кронштейном | |
| 45А-1104000 СБ | 45А-1104000 СБ | Установка топливопроводов трактора ЮМЗ-6Л | |
| 45-1104000 СБ | 45-1104000 СБ | Установка топливопроводов трактора ЮМЗ-6М | |
| 45-1104010 СБ | 45-1104010 СБ | Топливопроводы с фильтром и кронштейном | |
| 1 | Д18-051 | Болт поворотного угольника | |
| 1 | Д18-051 | Болт поворотного угольника | |
| 2 | Д18-055-А | Кольцо уплотнительное | |
| 2 | Д18-055-А | Кольцо уплотнительное | |
| 3 | 45-1104030-А1 СБ | Топливопровод | |
| 4 | Гайка 2М8 | Гайка 2М8 | |
| 5 | Шайба 8 | Шайба 8 | |
| 6 | 45-1105001 | Кронштейн | |
| 7 | Болт М8Х25 | Болт М8Х25 | |
| 8 | 45-1104056 | Кронштейн | |
| 8 | 45-1104056 | Кронштейн | |
| 9 | 40-1104016 | Кронштейн | |
| 10 | Болт М8Х16 | Болт М8Х16 | |
| 10 | Болт М8Х16 | Болт М8Х16 | |
| 11 | Шайба 8 | Шайба 8 | |
| 11 | Шайба 8 | Шайба 8 | |
| 12 | ХПО-12Х27Х8-П8 | Хомутик 14Х27Х8 нормаль МТЗ | |
| 12 | ХПО-14Х27Х8-П8 | Хомутик 14Х27Х8 нормаль МТЗ | |
| 13 | 40-1104014-А | Трубка изоляционная | |
| 13 | 45-1104014-А | Трубка изоляционная | |
| 14 | 45-1104020-А1 СБ | Топливопровод передний | |
| 15 | 40-1104015-А | Скоба | |
| 16 | Шайба 6 | Шайба 6 | |
| 17 | Болт М6Х12 | Болт М6Х12 | |
| 18 | 36-1105015-В СБ | Фильтр грубой очистки топлива |
