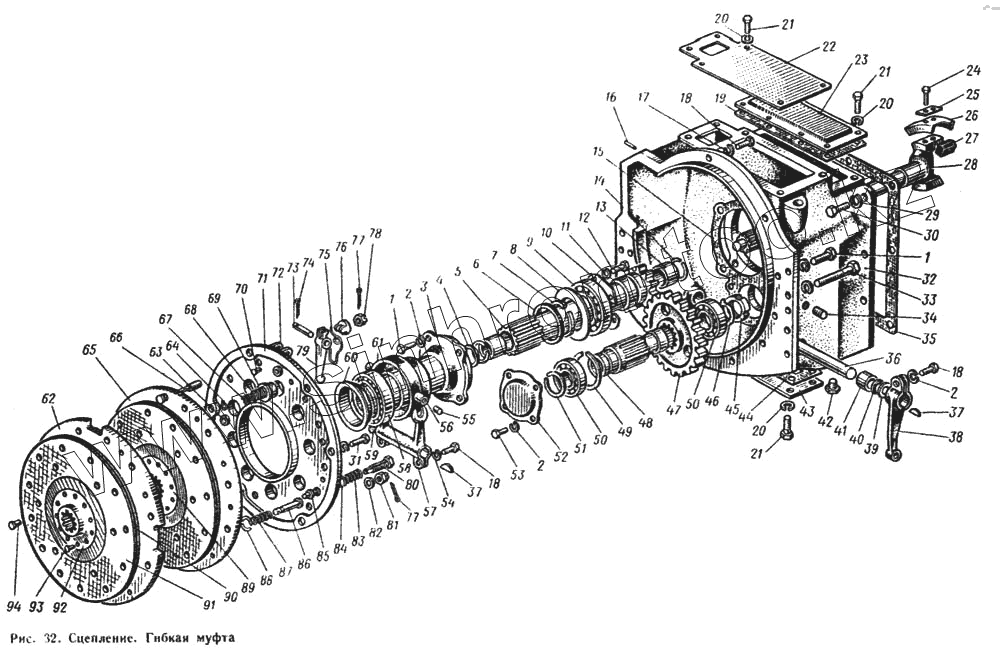

Каталог запасных частей к технике: ЮМЗ-6Л. Сцепление. Гибка муфта

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
18
18
19
20
20
20
20
20
21
21
21
21
22
22
23
23
24
25
26
27
28
28
29
29
30
30
31
32
32
33
33
34
34
35
35
36
36
37
37
37
38
38
39
39
40
40
41
41
42
42
43
44
44
44
45
45
46
46
47
47
48
49
49
50
50
50
50
51
52
52
53
53
54
54
55
56
57
57
58
59
59
60
61
62
63
64
65
66
67
68
69
70
71
71
72
73
74
75
76
77
77
77
77
78
79
80
81
81
82
83
84
85
86
87
88
89
90
91
92
93
93
94
Позиция на иллюстрации Заводской номер детали Название детали
36-1604020-А СБ 36-1604020-А СБ Вал привода ВОМ
36-1604020-А СБ 36-1604020-А СБ Вал привода ВОМ
36-1604020-АСВ 36-1604020-АСВ Вал привода ВОМ
36-1604020-АСВ 36-1604020-АСВ Вал привода ВОМ
45-1604045 СБ 45-1604045 СБ Диск ведомый с накладками
45-1604045 СБ 45-1604045 СБ Диск ведомый с накладками
45-1604040 СБ 45-1604040 СБ Диск главной муфты ведомый
45-1604040 СБ 45-1604040 СБ Диск главной муфты ведомый
36-1604090 СБ 36-1604090 СБ Диск главной муфты нажимной
45-1604050 СБ 45-1604050 СБ Диск муфты ВОМ ведомый
36-1604070-Б СБ 36-1604070-Б СБ Диск опорный
45-1604080 СБ 45-1604080 СБ Диски
45-1604080 СБ 45-1604080 СБ Диски
45-1604060 СБ 45-1604060 СБ Диски нажимные
45-1604060 СБ 45-1604060 СБ Диски нажимные
36-1604015-А СБ 36-1604015-А СБ Корпус муфты
36-1604016-Б СБ 36-1604016-Б СБ Корпус муфты
40-1604015-А СБ 40-1604015-А СБ Корпус муфты
40-1604016-Б СБ 40-1604016-Б СБ Корпус муфты
36-1604015-А СБ 36-1604015-А СБ Корпус муфты
36-1604016-Б СБ 36-1604016-Б СБ Корпус муфты
40-1604015-А СБ 40-1604015-А СБ Корпус муфты
40-1604016-Б СБ 40-1604016-Б СБ Корпус муфты
45-1604025 СБ 45-1604025 СБ Кронштейн
45-1604025 СБ 45-1604025 СБ Кронштейн
45-2208010 45-2208010 Муфта гибкая
45-1604010 СБ 45-1604010 СБ Муфта сцепления
45-1604010 СБ 45-1604010 СБ Муфта сцепления
45А-1604010 СБ 45А-1604010 СБ Муфта сцепления
45А-1604010 СБ 45А-1604010 СБ Муфта сцепления
36-1604065 СБ 36-1604065 СБ Отводка
36-1604065 СБ 36-1604065 СБ Отводка
1 Болт М12Х30 Болт М12Х30
1 Болт М12Х30 Болт М12Х30
2 Шайба 12 Шайба 12
2 Шайба 12 Шайба 12
3 36-1604028-Б Кронштейн отводки
4 ОФ-38-52-7 Манжета
5 45-1604026 Вал привода ВОМ ведущий
6 Манжета 2-80Х 105-1 Манжета 2-80Х 105-1
7 36-1604036 Кольцо подшипника упорное
8 36-1604027 Шайба маслоотражательная
9 Подшипник 216 ГОСТ 8338-57 Подшипник 216 ГОСТ 8338-57
10 36-1604029 Пластина поджимная
11 Шайба 10 Шайба 10
12 Болт М10Х20 Болт М10Х20
13 Подшипник 94908К ГОСТ 8328-57 Подшипник 94908К ГОСТ 8328-57
14 36-1604037 Кольцо пружинное
15 36-1604094 Прокладка кронштейна отводки
15 36-1604094 Прокладка кронштейна отводки
16 Д01-015 Штифт установочный
16 Д01-015 Штифт установочный
17 Шайба 12 Шайба 12
17 Шайба 12 Шайба 12
18 Болт М12Х40 Болт М12Х40
18 Болт М12Х40 Болт М12Х40
19 36-1604108 Прокладка крышки верхнего люка
20 36-1604108 Прокладка крышки верхнего люка
20 Шайба 8 Шайба 8
20 Шайба 8 Шайба 8
20 Шайба 8 Шайба 8
20 Шайба 8 Шайба 8
21 Болт М8Х20 Болт М8Х20
21 Болт М8Х20 Болт М8Х20
21 Болт М8Х20 Болт М8Х20
21 Болт М8Х20 Болт М8Х20
22 36-1604126 СБ Крышка
22 45-1604126 Крышка
23 36-1604109 Крышка верхнего люка
23 36-1604109 Крышка верхнего люка
24 Болт М12Х25 Болт М12Х25
25 36-2208019 Пластина замковая
26 45-2208017 Прижим
27 36-2208016 Элемент ведущий
28 45-1604113 Вал главной муфты
28 45-1604113 Вал главной муфты
29 Шайба 18 Шайба 18
29 Шайба 18 Шайба 18
30 36-1601021 Болт
30 36-1601021 Болт
31 Болт М12Х30 Болт М12Х30
32 45-1604017 Корпус муфты
32 45А-1504017 Корпус муфты
33 Болт М12Х60 Болт М12Х60
33 Болт М12Х60 Болт М12Х60
34 Пробка КГ 11/4" Пробка КГ 11/4"
34 Пробка КГ 11/4" Пробка КГ 11/4"
35 36-1604107 Прокладка корпуса муфты
35 36-1604107 Прокладка корпуса муфты
36 36-1604111 Вал вилки выключения
36 36-1604111 Вал вилки выключения
37 Шпонка 6Х11 Шпонка 6Х11
37 Шпонка 6Х11 Шпонка 6Х11
38 36-1604112 Рычаг вала
38 36-1604112 Рычаг вала
39 36-1601017 Кольцо
39 36-1601017 Кольцо
40 36-1601016 Корпус пыле отражателя
40 36-1601016 Корпус пыле отражателя
41 А21-226 Втулка крышки картера маховика
41 А21-226 Втулка крышки картера маховика
42 Пробка КГ 1/2" Пробка КГ 1/2"
42 Пробка КГ 1/2" Пробка КГ 1/2"
43 45-1604141 Крышка нижнего люка
44 45-1604141 Крышка нижнего люка
44 45-1604142 Прокладка
44 45-1604142 Прокладка
45 36-4202032 Гайка круглая
45 36-4202032 Гайка круглая
46 36-4202033-А Шайба стопорная
46 36-4202033-А Шайба стопорная
47 45-1604088 Шестерня привода ВОМ ведомая
47 45-1604088 Шестерня привода ВОМ ведомая
48 36-1604021-В Вал
49 36-4202035 Кольцо пружинное
49 36-4202035 Кольцо пружинное
50 Подшипник 210 ГОСТ 8338-57 Подшипник 210 ГОСТ 8338-57
50 Подшипник 210 ГОСТ 8338-57 Подшипник 210 ГОСТ 8338-57
50 Подшипник 210 ГОСТ 8338-57 Подшипник 210 ГОСТ 8338-57
51 40-1701065 Кольцо пружинное
52 36-1604089 Крышка подшипника
52 36-1604089 Крышка подшипника
53 Болт М10Х20 Болт М10Х20
53 Болт М10Х20 Болт М10Х20
54 Шайба 10 Шайба 10
54 Шайба 10 Шайба 10
55 Масленка I-А1 Масленка I-А1
56 36-1604243 Штуцер
57 36-1604208 Вилка выключения сцепления
57 36-1604208 Вилка выключения сцепления
58 Подшипник 60120 ГОСТ 7242-70 Подшипник 60120 ГОСТ 7242-70
59 Заглушка 40 Заглушка 40
59 Заглушка 40 Заглушка 40
60 361604067 Кольцо упорное
61 36-1604066А Корпус отводки
62 36-1604103 Диск главной муфты нажимной
63 36-1604123-Б Гнездо упорного болта
64 45-1604156 Шайба подпятника
65 36-1604101 Диск муфты ВОМ нажимной
66 36-1604077 Тяга отжимного рычага
67 45-1604075 Пружина
68 45-1604074 Пружина
69 45-1604072 Стакан
70 Заклепка 8Х22 Заклепка 8Х22
71 36-1604071-Б Диск опорный
71 36-1604073 Диск опорный
72 Серьга отжимного рычага Серьга отжимного рычага
73 45-1604086-Б Ось
74 Шплинт 4Х22 Шплинт 4Х22
75 45-1604079-Б Пружина отжимного рычага
76 45-1604078-А1 Сухарик отжимного рычага
77 Шплинт 3,2Х25 Шплинт 3,2Х25
77 Шплинт 3,2Х25 Шплинт 3,2Х25
77 Шплинт 3,2Х25 Шплинт 3,2Х25
78 Гайка М12 Гайка М12
79 36-1604102Б Рычаг отжимной
80 36-1604081 Болт упорный
81 Гайка 2М14 Гайка 2М14
81 Гайка 2М14 Гайка 2М14
82 Шайба 16 Шайба 16
83 Д18-110А Пружина
84 36-1604121 Шайба
85 36-1604122 Упор
86 36-1604118 Штифт пружины
87 36-1604117 Пружина муфты ВОМ
88 12-13-42 Полукольцо
89 36-1604051 Ступица
90 45-1604046-А1 Диск ведомый
91 36-1604047-Б1 Накладка фрикционная
92 36-1604041 Ступица
93 Заклепка 8Х20 Заклепка 8Х20
93 Заклепка 8Х20 Заклепка 8Х20
94 Заклепка 4Х9 нормаль МТЗ Заклепка 4Х9 нормаль МТЗ
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
