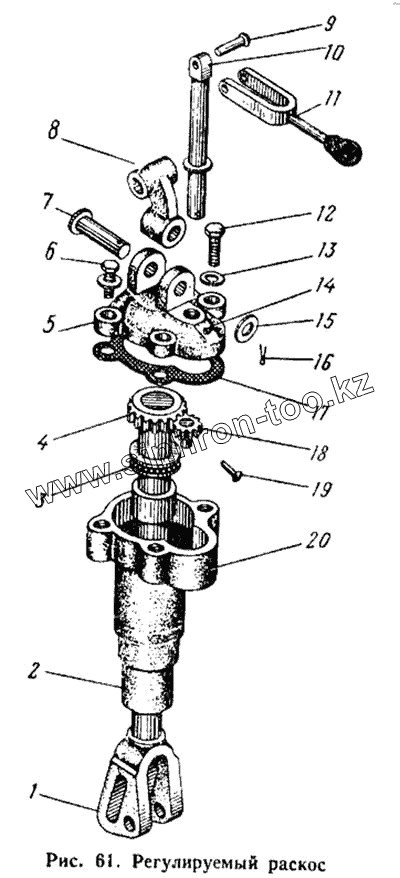

Каталог запасных частей к технике: ЮМЗ-6Л. Регулируемый раскос
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 45-4605310 СБ | Винт раскоса | |
| 2 | Ф50-4605200 | Колпак с трубой | |
| 3 | Подшипник 8J09 ГОСТ 6874-54 | Подшипник 8J09 ГОСТ 6874-54 | |
| 4 | Ф50-4605170-Б СБ | Труба с шестерней | |
| 5 | Ф50-4605160-Б | Крышка с втулкой | |
| 6 | Ф50-4605166 | Болт | |
| 7 | Ф50-4605161 | Палец | |
| 8 | Ф50-4605168 | Серьга | |
| 9 | Заклепка 10Х46 | Заклепка 10Х46 | |
| 10 | Ф50-4605220 СБ | Вал с шайбой | |
| 11 | 45-4605350 СБ | Рукоятка | |
| 12 | Болт М14Х40 | Болт М14Х40 | |
| 13 | Шайба 14 | Шайба 14 | |
| 14 | Масленка 1-А1 | Масленка 1-А1 | |
| 15 | Шайба 18 | Шайба 18 | |
| 16 | Шплинт 4Х32 | Шплинт 4Х32 | |
| 17 | Ф50-4605154 | Прокладка | |
| 18 | Ф50-4605153 | Шестерня раскоса ведущая | |
| 19 | Заклепка 8Х26 | Заклепка 8Х26 | |
| 20 | Ф50-4605190-Б СБ | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
