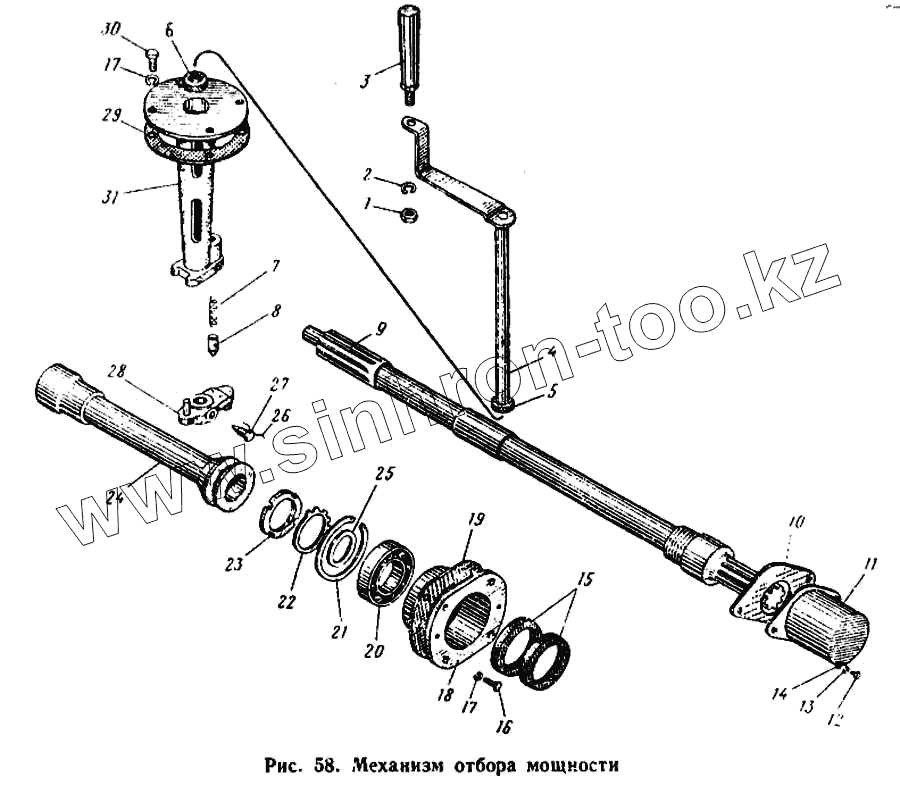

Каталог запасных частей к технике: ЮМЗ-6Л. Механизм отбора мощности
1
2
3
9
10
11
11
12
12
13
14
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 36-4202065 СБ | 36-4202065 СБ | Кронштейн | |
| 36-4202060-А СБ | 36-4202060-А СБ | Кронштейн | |
| 45-4202020 СБ | 45-4202020 СБ | Стакан подшипников с валом | |
| 45-4202010 СБ | 45-4202010 СБ | Механизм отбора мощности | |
| 1 | Гайка М14 | Гайка М14 | |
| 2 | Шайба 14 | Шайба 14 | |
| 3 | А40-С38-А | Рукоятка рычага | |
| 9 | 45-4202031 | Вал отбора мощности | |
| 10 | 140-4202099 | Прокладка | |
| 11 | 40-4202098-А 1 | Колпак вала отбор а мощности | |
| 11 | 40-4202098 | Колпак вала отбора мощности | |
| 12 | Болт М8Х12 | Болт М8Х12 | |
| 12 | Болт М8Х20 | Болт М8Х20 | |
| 13 | Шайба 8 | Шайба 8 | |
| 14 | Шайба 8 | Шайба 8 | |
| 15 | Манжета 2-60Х85-1 | Манжета 2-60Х85-1 | |
| 16 | Болт М10Х25 | Болт М10Х25 | |
| 17 | Шайба 10 | Шайба 10 | |
| 18 | 40-4202034-А1 | Стакан подшипников | |
| 19 | 36-4202054 | Прокладка стакана | |
| 20 | Подшипник 210 ГОСТ 8338-57 | Подшипник 210 ГОСТ 8338-57 | |
| 20 | Подшипник 210СД ГОСТ 8338-57 | Подшипник 210СД ГОСТ 8338-57 | |
| 21 | 136-4202035-А | Кольцо пружинное | |
| 22 | 36-4202033-А | Шайба стопорная | |
| 23 | 36-4202032 | Гайка круглая | |
| 24 | 36-4202040 СБ | Муфта соединительная | |
| 25 | 45-4202102 | Кольцо упорное | |
| 26 | Проволока 1,6Х-О-С | Проволока 1,6Х-О-С | |
| 27 | 36-1702110 | Винт установочный специальный | |
| 28 | 36-4202080-А | Рычаг переводной | |
| 29 | 36-4202095 | Прокладка кронштейна | |
| 30 | Болт М10Х20 | Болт М10Х20 | |
| 31 | 36-4202066-Б | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
