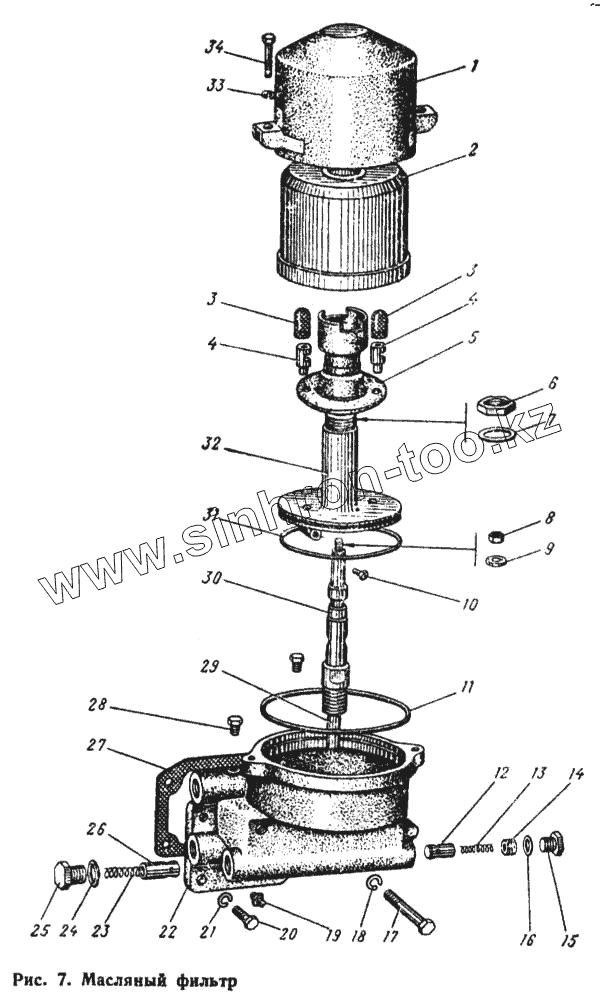

Каталог запасных частей к технике: ЮМЗ-6Л. Масляный фильтр
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д48-09-С01-В | Д48-09-С01-В | Полнопоточный центробежный масляный фильтр | |
| Д48-09-С03-Б СБ | Д48-09-С03-Б СБ | Ось ротора в сборе | |
| Д48-09-С02-В СБ | Д48-09-С02-В СБ | Ротор в сборе | |
| 1 | Д48-09-С04-Б СБ | Колпак в сборе | |
| 2 | 50-1404023-Б1 | Стакан ротора | |
| 3 | Д48-09-18Б | Сетка предохранительная | |
| 4 | 50-1404057-Б | Втулка | |
| 5 | Д48-09-С05-В | Стакан с отражателем в сборе | |
| 6 | 50-1404035-3 | Гайка специальная | |
| 7 | Д48-09-25А | Шайба | |
| 8 | Гайка М12 | Гайка М12 | |
| 9 | 50-1404038 | Шайба упорная | |
| 10 | 36-1017218 | Форсунка | |
| 11 | 50-1404059-Б | Прокладка колпака | |
| 12 | 50-1404071 | Клапан сливной | |
| 13 | 50-1404083 | Пружина сливного клапана | |
| 14 | 50-1404072 | Пробка регулировочная | |
| 15 | 50-1404075 | Пробка сливного клапана | |
| 16 | Д02-032 | Прокладка пробки | |
| 17 | Болт М10Х120 | Болт М10Х120 | |
| 18 | 36-1104788 | Шайба | |
| 19 | Д02-021 | Ниппель | |
| 20 | Болт М10Х35 | Болт М10Х35 | |
| 21 | Шайба 10 | Шайба 10 | |
| 22 | Д48-09-11-В | Корпус | |
| 23 | 50-1404085 | Пружина клапана | |
| 24 | Д02-032 | Прокладка пробки | |
| 25 | Д65-09-88 | Пробка редукционного клапана | |
| 26 | 50-1404071 | Клапан сливной | |
| 27 | Д48-09-15 | Прокладка корпуса | |
| 28 | Пробка КГ 1/4" | Пробка КГ 1/4" | |
| 29 | Д48-09-21-Б | Трубка оси ротора | |
| 30 | Д48-09-20-Б | Ось ротора | |
| 31 | 50-1404026 | Кольцо уплотнительное | |
| 32 | Д48-09-19-В | Корпус ротора | |
| 33 | Шайба 8 | Шайба 8 | |
| 34 | Болт М8Х40 | Болт М8Х40 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
