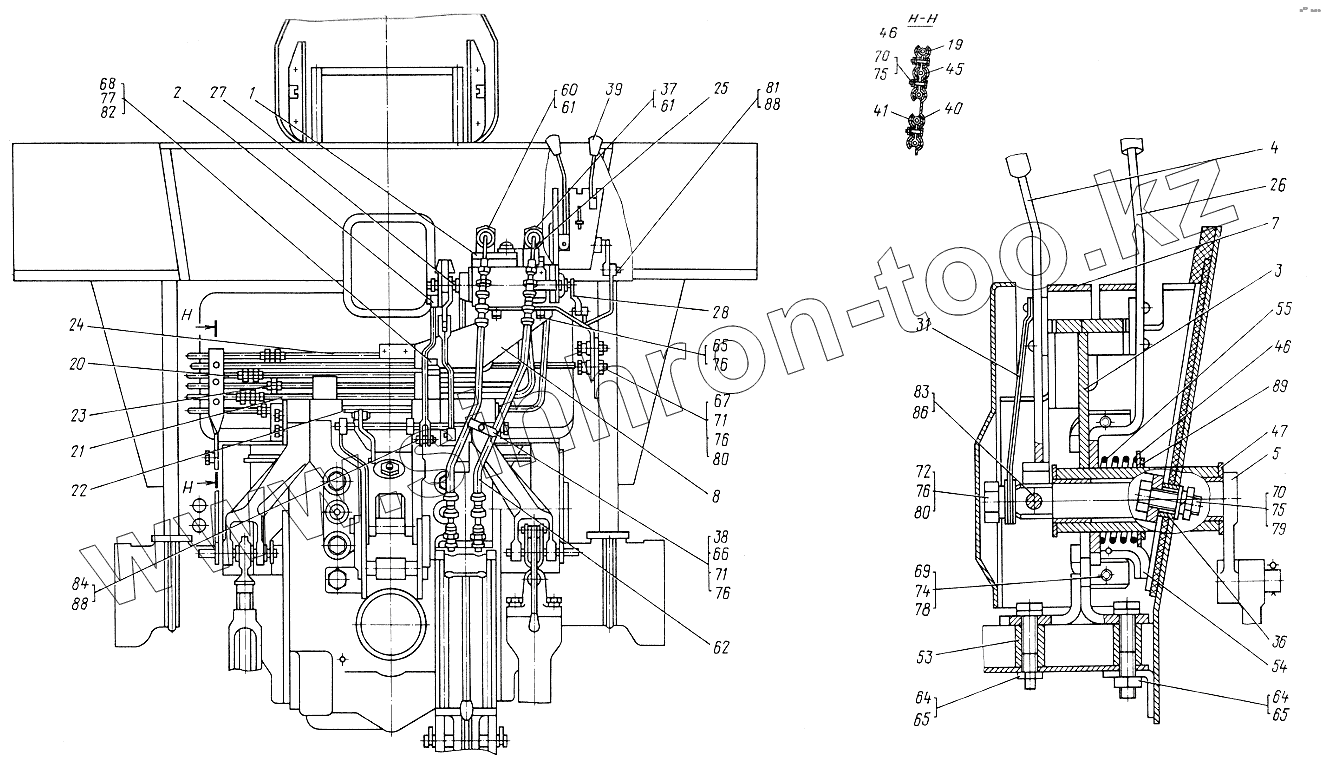

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Установка регулятора силового и позиционного регулирования
1
1
2
3
4
5
7
8
19
20
21
22
23
24
25
26
27
28
31
36
37
38
39
40
40
41
45
45
46
46
47
53
54
55
60
60
61
61
61
61
62
62
64
64
65
65
65
66
67
68
69
70
70
71
71
72
74
75
75
76
76
76
76
77
78
79
80
80
81
82
83
84
86
88
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р50-4614020-Б-02 | Регулятор | |
| 1 | Р50-4614020-Б-01 | Регулятор | |
| 2 | 45Т-4614030 | Рычаг силовой с пальцем | |
| 3 | 45Т-4616030-В-01 | Сектор | |
| 4 | 45Т-4616040-Б-01 | Рукоятка | |
| 5 | 45Т-4616110-Б | Валике рычагом | |
| 7 | 45Т-4616130-01 | Кожухе упорами | |
| 8 | 45Т-4616140-01 | Кронштейн | |
| 19 | 45Т-4616270-Б | Кронштейн | |
| 20 | 45Т-4616310-01 | Трубопровод опускания | |
| 21 | 45Т-4616320-01 | Труба подъема | |
| 22 | 45Т-4616330-01 | Труба сливная задняя | |
| 23 | 45Т-4616360-01 | Труба управления задняя | |
| 24 | 45Т-4616380-01 | Труба нагнетательная задняя | |
| 25 | 45Т-4616390-01 | Труба | |
| 26 | 45Т-1108260-Б-01 | Рукоятка | |
| 27 | 45Т-4614012 | Рычаг позиционный | |
| 28 | 45Т-4614013-Б | Рычаг гильзы | |
| 31 | 45Т-4616027 | Пластина | |
| 36 | 45Т-6800009 | Втулка | |
| 37 | 45-4607032 | Болт поворотного угольника | |
| 38 | 40-4603056-Б | Планка крепления рукавов | |
| 39 | А61.01.014 | Рукоятка | |
| 40 | 45-4607186 | Прокладка | |
| 40 | 45-4607186-02 | Прокладка | |
| 41 | 45-4607187 | Планка крепления маслопроводов | |
| 43 | 45-4607208 | Планка | |
| 45 | 45-4607211 | Прокладка | |
| 45 | 45-4607211-02 | Прокладка | |
| 46 | 45-4607224 | Шайба | |
| 47 | 45-4607229 | Втулка | |
| 53 | 45-1108012 | Втулка | |
| 54 | 45Т-1108202-Б | Тяга | |
| 55 | 45Т-1108253 | Пружина | |
| 60 | Н.036.27.008 | Болт | |
| 60 | Н.036.27.008-02 | Болт | |
| 61 | Н.036.28.004 | Шайба | |
| 61 | Н.036.28.004-02 | Шайба | |
| 62 | Н.036.83.030 | Рукав высокого давления | |
| 62 | Н.036.83.030-01 | Рукав высокого давления | |
| 64 | М8х40.7796 | Болт | |
| 65 | М10х20.7796 | Болт | |
| 66 | М10х30.7796 | Болт | |
| 67 | М10х35.7796 | Болт | |
| 68 | М24х1,5х55.7796 | Болт | |
| 69 | М6х10.17473 | Винт | |
| 70 | М8.5915 | Гайка | |
| 71 | М10.5915 | Гайка | |
| 72 | М10.5916 | Гайка низкая | |
| 74 | 6.65Г | Шайба | |
| 75 | 8.65Г | Шайба | |
| 76 | 10.65Г | Шайба | |
| 77 | 24.65Г | Шайба | |
| 78 | 6.02 | Шайба | |
| 79 | 8.02 | Шайба | |
| 80 | 10.02 | Шайба | |
| 81 | 12.02 | Шайба | |
| 82 | 24.02 | Шайба | |
| 83 | 6-8h11х30 | Ось | |
| 84 | 6-12h12х32 | Ось | |
| 86 | 2х14 | Шплинт | |
| 88 | 3,2х25 | Шплинт | |
| 89 | А34.65Г | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
