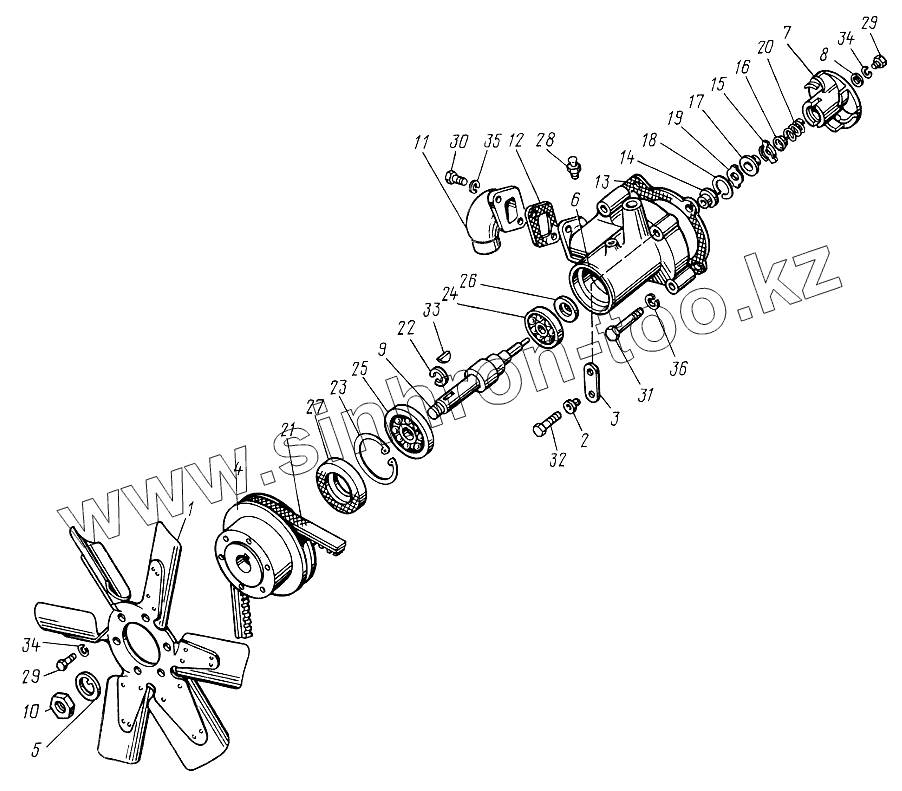

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Насос водяной и вентилятор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д11-С12-Б3 | Д11-С12-Б3 | Насос водяной | |
| Д11-С01-В4 | Д11-С01-В4 | Насос водяной в сборе | |
| 48-1307030-А | 48-1307030-А | Крыльчатка водяного насоса | |
| Д65-1307020-А | Д65-1307020-А | Корпус с серьгами | |
| 48-1307020 | 48-1307020 | Корпус | |
| 48-1307017-А | 48-1307017-А | Валик | |
| 1 | Д65-1308050 | Крыльчатка вентилятора | |
| 2 | Д65-1307021 | Втулка | |
| 3 | Д65-1307022 | Серьга | |
| 4 | Д65-1307016-А | Шкив | |
| 5 | 48-1307018 | Шайба замковая | |
| 6 | Д65-1307025 | Корпус | |
| 7 | 48-1307031-Б | Крыльчатка | |
| 8 | 50-1307072 | Шайба упорная | |
| 9 | Д11-017 | Валик | |
| 10 | Д11-044 | Гайка | |
| 11 | Д11-047-Б | Патрубок | |
| 12 | Д11-048-А | Прокладка | |
| 13 | Д11-065 | Прокладка | |
| 14 | СМД1-1306 | Втулка опорная | |
| 15 | СМД1-1314 | Обойма сальника | |
| 16 | СМД1-1315 | Кольцо | |
| 17 | СМД1-1316 | Манжета сальника | |
| 18 | СМД1-1317 | Кольцо стопорное | |
| 19 | 14-1312-А | Шайба | |
| 20 | 14-1313 | Пружина упорная | |
| 21 | 11-16х11х1403 | Ремень вентилятора | |
| 22 | 1Б30 | Кольцо | |
| 23 | Д65-11-080 | Кольцо | |
| 24 | 306К5 | Подшипник | |
| 25 | 405 | Подшипник | |
| 26 | 2.2-20х40-2 | Манжета | |
| 27 | 2.2-55х80-2 | Манжета | |
| 28 | 1.3.Ц6хр(1/8") | Масленка | |
| 29 | М8х20.7796 | Болт | |
| 30 | М10х25.7796 | Болт | |
| 31 | М12х65.7795 | Болт | |
| 32 | М12х85.7795 | Болт | |
| 33 | 5х9 | Шпонка | |
| 34 | 8.65Г | Шайба | |
| 35 | 10.65Г | Шайба | |
| 36 | 12.65Г | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
