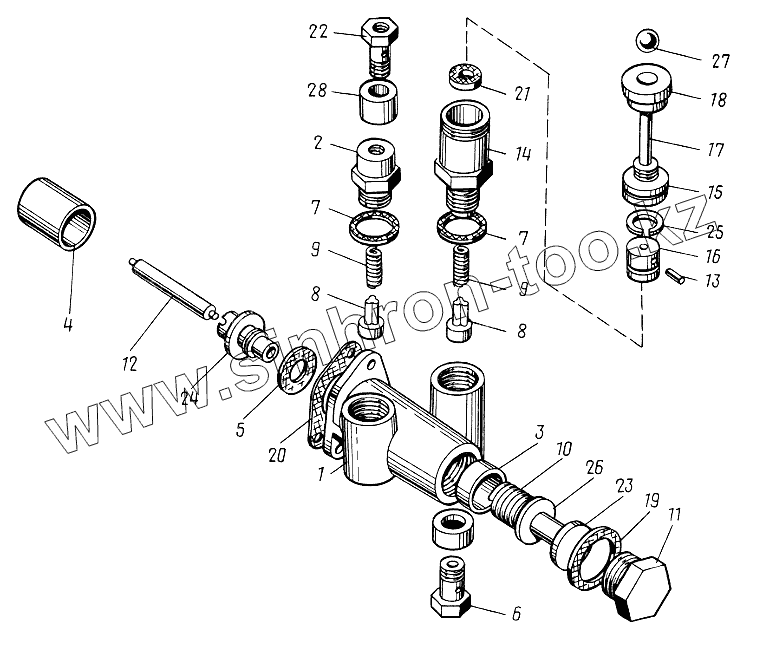

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Насос подкачивающий
1
2
3
4
5
6
7
7
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-С39 | 16-С39 | Рукоятка с поршнем | |
| УТН-3-1106010-А4 | УТН-3-1106010-А4 | Насос топливоподкачивающий | |
| 16-С35-3Б | 16-С35-3Б | Насос подкачки топлива ручной | |
| УТН-3-1106020-А | УТН-3-1106020-А | Корпус | |
| 16-С64-А | 16-С64-А | Втулка | |
| 1 | УТН-3-1106020-А3 | Корпус насоса | |
| 2 | УТН-3-1106035-1 | Футорка | |
| 3 | УТН-3-1106046 | Поршень | |
| 4 | УТН-3-1106083 | Толкатель | |
| 5 | УТН-3-1110322 | Кольцо | |
| 6 | А12.01.003-03 | Болт | |
| 7 | 16-062 | Прокладка | |
| 7 | 16-062 | Прокладка | |
| 8 | 16-123-3А | Клапан | |
| 9 | 16-124-1А | Пружина клапана | |
| 10 | 4УТНМ-1106024-01 | Пружина | |
| 11 | 16-128-2 | Пробка корпуса | |
| 12 | 16-133-2 | Стержень толкателя | |
| 13 | 16-134-1 | Штифт | |
| 14 | 16-139-6А | Цилиндр ручного насоса | |
| 15 | 16-140-2 | Крышка цилиндра | |
| 16 | 16-141-3 | Поршень | |
| 17 | 16-142-5 | Шток поршня | |
| 18 | 16-143-5 | Рукоятка | |
| 19 | УТН-3-1106026 | Кольцо | |
| 20 | 16-148-Б | Прокладка | |
| 21 | 16-149 | Прокладка | |
| 22 | 16-216-1 | Корпус клапана | |
| 23 | 16-225-А | Упор | |
| 24 | 16-230-1А | Втулка | |
| 25 | 16-240 | Кольцо уплотнительное | |
| 26 | 16-270 | Шайба | |
| 28 | 119-85-1 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
