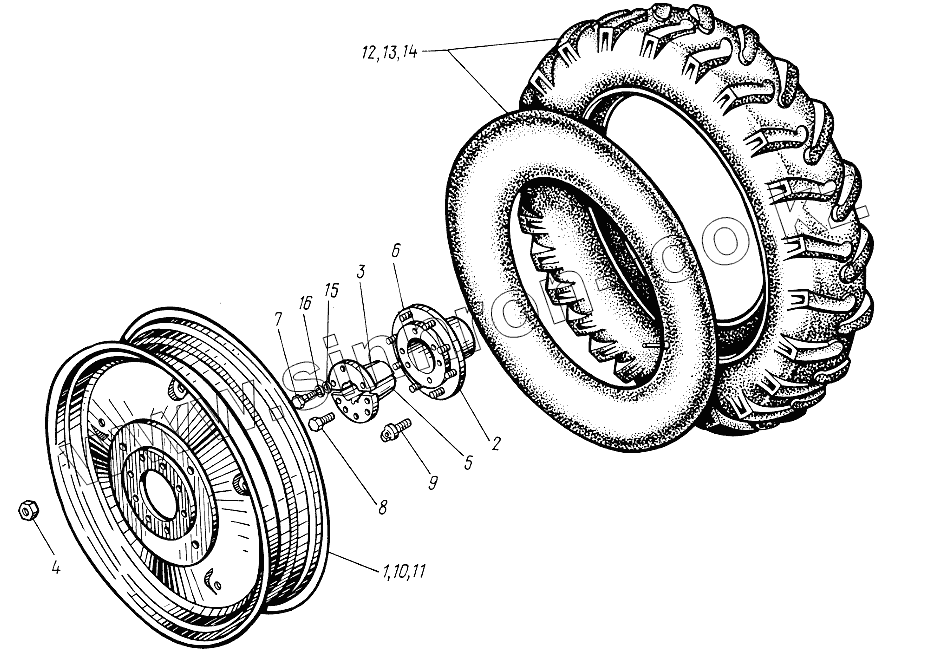

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Колеса задние. Ступицы задних колес
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-3106029-02 | 50-3106029-02 | Шина 9,5-42, модель Я-183 | |
| 45-3104025-01 | 45-3104025-01 | Ступица заднего колеса | |
| 45-3100100-02 | 45-3100100-02 | Колесо заднее баллонное | |
| 45-3100020-02 | 45-3100020-02 | Колесо заднее 9,5-42 | |
| 50-3100030-02 | 50-3100030-02 | Колесо заднее 9,5-42 | |
| 50-3100030-01 | 50-3100030-01 | Колесо заднее 9,5-42 | |
| 45-3100120-02 | 45-3100120-02 | Колесо заднее 15,5-38 | |
| 45-3100120-01 | 45-3100120-01 | Колесо заднее 15,5-38 | |
| 50-3100160-02 | 50-3100160-02 | Колесо 18,4L-30 | |
| 1 | 873-3107012-01 | Колесо DW14L-38 | |
| 2 | 45-3104015-А-01 | Ступица | |
| 3 | 45-3104016-Б | Вкладыш верхний | |
| 4 | 36-3104019 | Гайка крепления диска | |
| 5 | 45-3104020-Б | Вкладыш нижний | |
| 6 | 40-3104021 | Болт | |
| 7 | 40-3104023 | Болт крепления вкладыша ступицы | |
| 8 | 40-3104041 | Болт демонтажный | |
| 9 | 45-3104042 | Болт транспортировочный | |
| 10 | 50-3107050-02 | Колесо (диск и обод) ВЛ8-42 | |
| 11 | 50-3107020-01 | Колесо DW356-762 (DW14-30) | |
| 12 | Ф2А-001-115-01 | Шина на ободе DW14-38 | |
| 12 | Ф2А-001-115-02 | Шина на ободе DW14-38 | |
| 13 | 50-3106029-01 | Шина 9,5-42, модель Я-183 | |
| 14 | ИЖ-8085 | Шина 465-762 (18,4L,-30) | |
| 15 | 20.02 | Шайба | |
| 16 | 20.65Г | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
