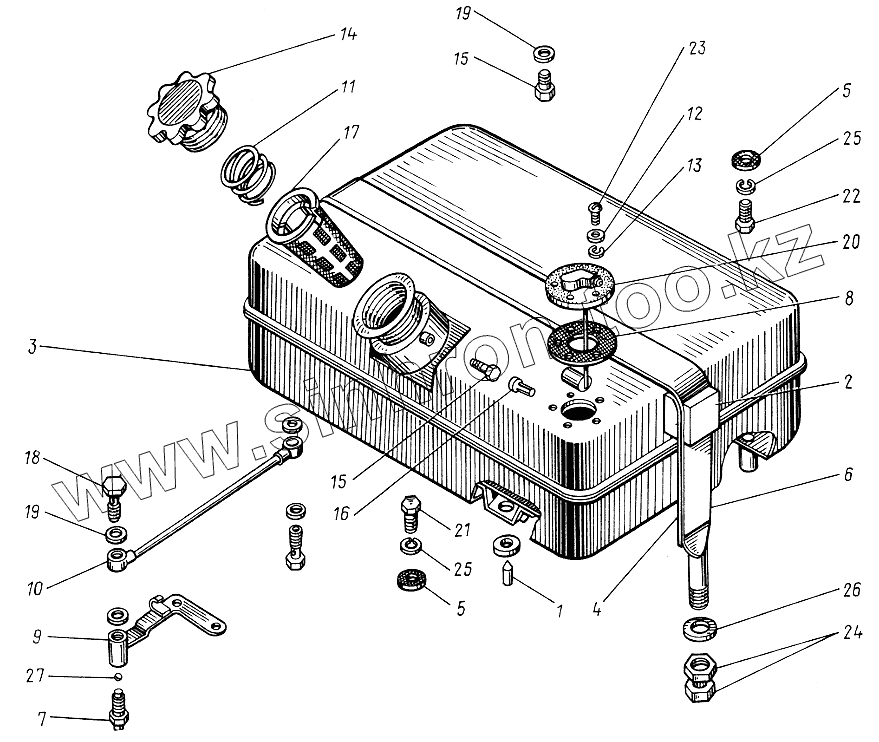

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Бак топливный
1
2
3
4
4
5
5
5
5
6
7
8
8
9
10
11
12
13
13
14
15
15
16
17
17
18
19
19
20
20
21
22
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-1101070-А-02 | 45-1101070-А-02 | Хомут | |
| 45-1101070-А-01 | 45-1101070-А-01 | Хомут | |
| 45-1101232-А-04 | 45-1101232-А-04 | Кронштейн | |
| 45-1101010-Б-02 | 45-1101010-Б-02 | Бак топливный | |
| 45-1101010-Б-01 | 45-1101010-Б-01 | Бак топливный | |
| 1 | 45-1101006 | Штырь | |
| 2 | 45-1101009 | Прокладка | |
| 3 | 45-1101012-В-01 | Корпус бака топливного | |
| 4 | 45-1101074-А | Прокладка | |
| 4 | 45-1101074-А-02 | Прокладка | |
| 5 | 36-1101120 | Прокладка | |
| 5 | 36-1101120-02 | Прокладка крепления топливного бака | |
| 6 | 45-1101170-01 | Хомут | |
| 7 | 36-1101215-Б | Штуцер 8/2" | |
| 8 | 40-1101222-А | Прокладка | |
| 8 | 40-1101222-А-02 | Прокладка датчика указателя уровня топлива | |
| 9 | 45-1101230-Б-03 | Корпус крана | |
| 10 | 45-1101235-А2-04 | Трубопровод сливной | |
| 11 | 45-1101263 | Пружина | |
| 12 | 40-1101266 | Шайба | |
| 13 | 40-1101267 | Прокладка | |
| 13 | 40-1101267-02 | Прокладка | |
| 14 | 45-1103010 | Крышка 83,4 ГОСТ 15868-70 | |
| 15 | 45-3923006 | Пробка | |
| 16 | 45-6700059 | Заглушка | |
| 17 | 150.50.026-02 | Фильтр 160Б | |
| 17 | 150.50.026-01 | Фильтр 160Б | |
| 18 | Д18-051 | Болт поворотного угольника | |
| 19 | Д18-055А | Кольцо уплотнительное | |
| 20 | БМ31-3806600-Э | Датчик указателя уровня топлива | |
| 20 | БМ31-3806600-Т | Датчик указателя уровня топлива | |
| 21 | М12х25.7796 | Болт | |
| 22 | М12х35.7796 | Болт | |
| 23 | М5х12.17473 | Винт | |
| 24 | М10.5915 | Гайка | |
| 25 | 12.65.6402 | Шайба | |
| 26 | 10.02.11371 | Шайба | |
| 27 | 12-200 | Шарик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
