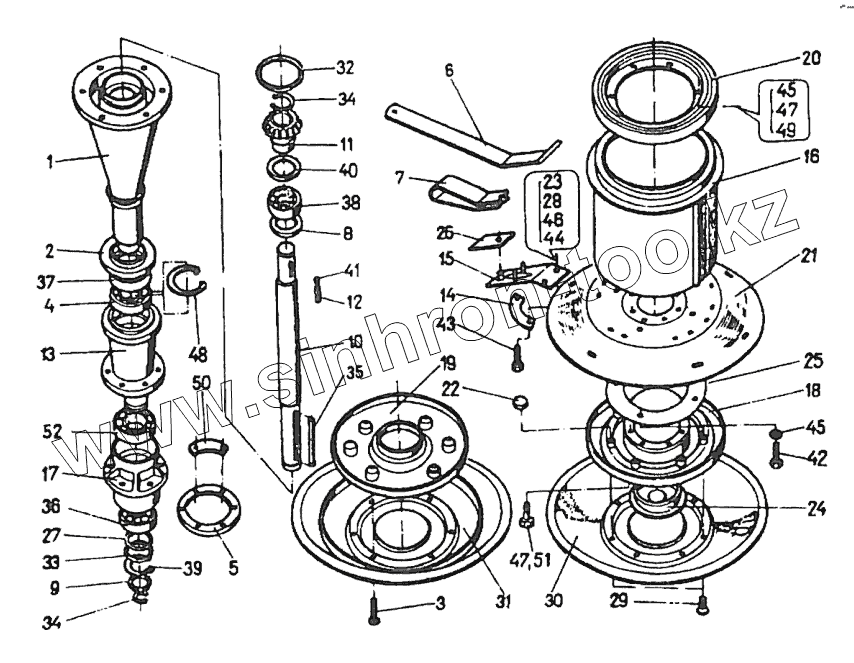

Каталог запасных частей к технике: Wirax Z069. Режущий аппарат
8245-036-010-788
1
2
3
4
5
6
7
8
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8245-036-010-788 | 8245-036-010-788 | Подшипники барабана | |
| 1 | 8245-036-010-747 | Втулка барабана | |
| 2 | 8245-036-010-031 | Дистанционная защита | |
| 3 | 8245-036-000-033 | Винт | |
| 4 | PN-85/M-86100 | Шарикоподшипник | |
| 5 | 8245-036-000-046 | Дистанционное кольцо | |
| 6 | 8245-036-000-059 | Сварной ключ | |
| 7 | 8245-036-000-061 | Монтажные щипцы | |
| 8 | 8245-036-010-057 | Регулирующая шайба | |
| 8 | 8245-036-010-060 | Регулирующая шайба | |
| 8 | 8245-036-010-070 | Регулирующая шайба | |
| 8 | 8245-036-010-085 | Регулирующая шайба | |
| 9 | 8245-036-010-098 | Регулирующая шайба | |
| 9 | 8245-036-010-105 | Регулирующая шайба | |
| 9 | 8245-036-010-118 | Регулирующая шайба | |
| 9 | 8245-036-010-120 | Регулирующая шайба | |
| 10 | 8245-036-010-617 | Приводной вал | |
| 11 | 8245-036-010-660 | Малое зубчатое колесо | |
| 12 | PN-70/M-85005 | Призматический шпунт | |
| 13 | 8245-036-010-790 | Ступица рабочей тарелки | |
| 14 | 8245-036-010-699 | Отгибающаяся подкладка | |
| 15 | 8245-036-010-309 | Держатель ножей, комплект | |
| 16 | 8245-036-010-721 | Кожух барабана, комплект | |
| 17 | 8245-036-010-775 | Ступица скользящей тарелки | |
| 18 | 8245-036-010-340 | Опорная тарелка, комплект | |
| 19 | 8245-036-000-020 | Дистанционная тарелка для высокого скашивания, комплект | |
| 20 | 8245-036-010-365 | Кожух барабана | |
| 21 | 8245-036-010-378 | Рабочая тарелка | |
| 22 | 8245-036-010-393 | Кожух | |
| 23 | 8245-036-010-400 | Конусное кольцо | |
| 24 | 8245-036-010-413 | Кожух | |
| 25 | 8245-036-010-439 | Крышка | |
| 26 | 8245-036-010-454 | Нож | |
| 27 | 8245-036-010-467 | Регулирующая шайба | |
| 27 | 8245-036-010-470 | Регулирующая шайба | |
| 27 | 8245-036-010-482 | Регулирующая шайба | |
| 27 | 8245-036-010-495 | Регулирующая шайба | |
| 28 | 8245-036-010-502 | Винт | |
| 29 | 8245-036-010-515 | Винт | |
| 30 | 8245-036-010-528 | Скользящая тарелка, комплект | |
| 31 | 8245-036-000-018 | Скользящая тарелка для высокого скашивания | |
| 32 | 8245-036-010-543 | Круглое уплотняющее кольцо | |
| 33 | 8245-036-010-556 | Специальная подкладка | |
| 34 | PN-81/M-85111 | Стопорное пружинящее кольцо | |
| 35 | PN-70/M-85005 | Призматический шпунт | |
| 36 | PN-85/M-86100 | Шарикоподшипник | |
| 37 | PN-85/M-86100 | Шарикоподшипник | |
| 38 | PN-85/M-86100 | Шарикоподшипник | |
| 39 | PN-81/M-85111 | Стопорное пружинящее кольцо | |
| 40 | PN-72/M-86964 | Уплотняющее кольцо | |
| 41 | PN-77/M-86012 | Фетровый уплотнитель | |
| 42 | PN-85/M-82105 | Винт | |
| 43 | PN-85/M-82105 | Винт | |
| 44 | PN-86/M-82144 | Гайка | |
| 45 | PN-77/M-82008 | Пружинная шайба | |
| 46 | PN-77/M-82008 | Пружинная шайба | |
| 47 | PN-85/M-82105 | Винт | |
| 48 | PN-81/M-85111 | Стопорное пружинящее кольцо | |
| 49 | PN-85/M-82105 | Винт | |
| 50 | 8245-036-010-120 | Регулирующая шайба | |
| 51 | PN-85/M-82105 | Винт | |
| 52 | PN-85/M-86100 | Шарикоподшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
