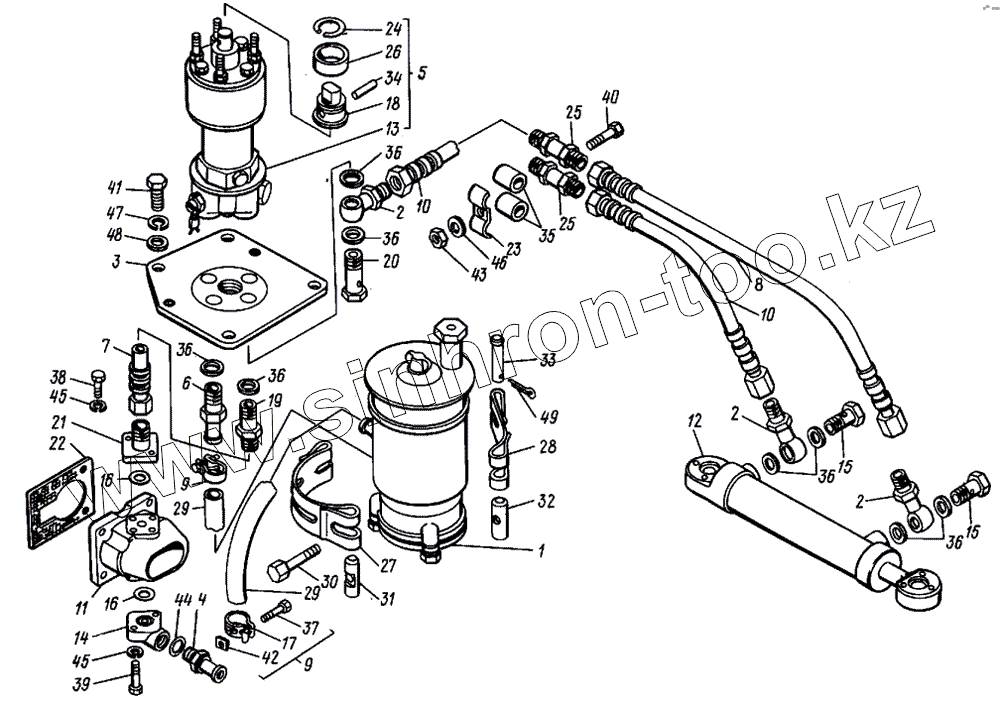

Каталог запасных частей к технике: ВТЗ Т-30A-80. Управление рулевое
1
2
2
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
29
30
31
32
33
34
35
36
36
36
36
36
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т25Б.60.009-03 | Бак-аккумулятор | |
| 2 | T35.60.014-03 | Наконечник | |
| 3 | Т25Б.60.019-03 | Плита | |
| 4 | T35.60.020-13 | Наконечник | |
| 5 | T35.60.022-03 | Насос-дозатор | |
| 6 | Т25Б.60.024 | Штуцер | |
| 7 | Н036.83.050-01 | Рукав | |
| 8 | Н036.83.070-01 | Рукав | |
| 9 | Д120-1405070-10 | Хомут | |
| 10 | Н036.83.140-01 | Рукав | |
| 11 | НШ10-3-00 | Насос шестеренный | |
| 12 | Ц40х200-11 | Гидроцилиндр | |
| 13 | 189.34.00.000A-01 | Насос-дозатор | |
| 14 | НШ10-0101036В | Муфта угловая | |
| 15 | 24-4616037 | Болт | |
| 16 | НШ46-05 05038 | Кольцо | |
| 17 | Д120-1405071-10 | Хомут | |
| 18 | Т25Б.60.108 | Втулка | |
| 19 | Т25Б.60.110 | Болт зажимной | |
| 20 | T55.60.110 | Болт зажимной | |
| 21 | Т25Б.60.111-03 | Муфта | |
| 22 | 14.54.113А-03 | Прокладка | |
| 23 | 25.54.115-03 | Зажим | |
| 24 | Т25Б.60.127 | Кольцо | |
| 25 | Т25Б.60.128 | Переходник | |
| 26 | Т25Б.60.129 | Втулка | |
| 27 | Т25Б.60.200 | Хомут | |
| 28 | Т25Б.60.201 | Хомут | |
| 29 | T35.53.204-50 | Шланг | |
| 30 | Д30-1308244 | Винт | |
| 31 | Д30-1308246 | Палец | |
| 32 | Д30-1308248 | Палец | |
| 33 | Д30-1308249А | Палец | |
| 34 | Т25Б.60.306 | Штифт | |
| 35 | 74.54.435-03 | Трубка | |
| 36 | A-06-14 | Прокладка | |
| 37 | M6.6gx25.88.35.019 | Болт | |
| 38 | 4M8.6gx20.88.35.019 | Болт | |
| 39 | 4M8.6gx30.88.35.019 | Болт | |
| 40 | 4M10.6gx40.88.35.019 | Болт | |
| 41 | 4М14.6gx30.88.35.019 | Болт | |
| 42 | M6.6H.5.019 | Гайка | |
| 43 | M10.6H.6.019 | Гайка | |
| 44 | 017-020-19-2-2 | Кольцо | |
| 45 | 8Т.65Г.06 | Шайба | |
| 46 | 10.ОТ.65Г.06 | Шайба | |
| 47 | 14.ОТ.65Г.06 | Шайба | |
| 48 | 14.02.019 | Шайба | |
| 49 | 2,5x20.019 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
