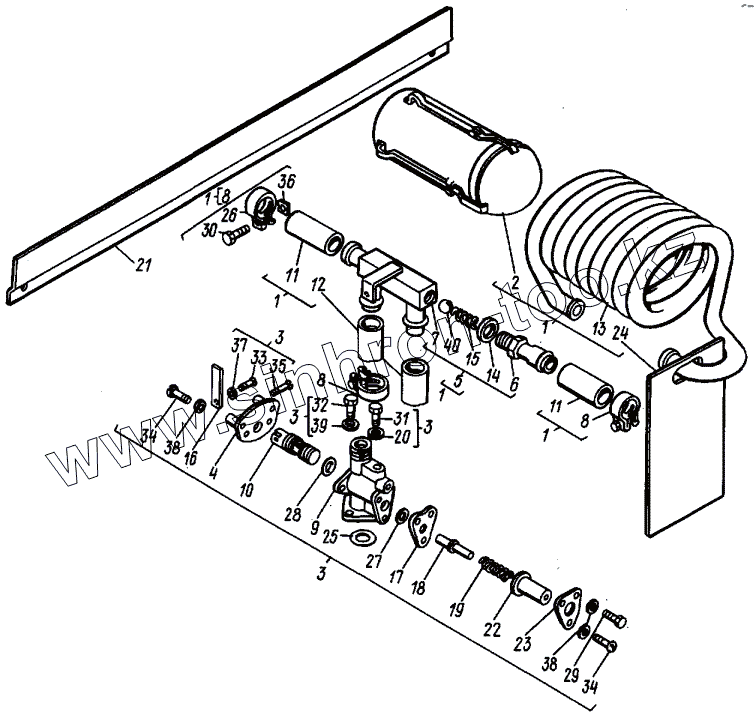

Каталог запасных частей к технике: ВТЗ Т-30A-80. Отопитель (устройство дроссельное)
1
1
1
1
1
2
3
3
3
3
4
5
6
7
8
8
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т30.67.012Б-03 | Радиатор со шлангами | |
| 2 | T30.67.025-03 | Цилиндр внутренний | |
| 3 | T30.67.042-03 | Устройство дроссельное | |
| 4 | T30.67.044 | Табличка с ограничителями | |
| 5 | T30.67.054-03 | Распределитель | |
| 6 | T30.67.061 | Переходник со штуцером | |
| 7 | T30.67.062 | Корпус клапана со штуцерами | |
| 8 | Д120-1405070 | Хомут | |
| 9 | T30.67.104A-10-03 | Корпус | |
| 10 | T30.67.105 | Дроссель | |
| 11 | T30.67.118 | Шланг | |
| 12 | T30.67.118-01 | Шланг | |
| 13 | Т30.67119Б | Радиатор | |
| 14 | T30.67.135 | Шайба | |
| 15 | T30.67.137 | Пружина | |
| 16 | T30.67.160 | Рычаг | |
| 17 | T30.67.161 | Пластина | |
| 18 | T30.67.164B | Поршень | |
| 19 | T30.67.165B | Пружина | |
| 20 | T30.67.166 | Шайба | |
| 21 | Т30.67.177-03 | Отражатель | |
| 22 | T30.67.192 | Стакан | |
| 23 | T30.67.193 | Прижим | |
| 24 | T30.67.197 | Прокладка | |
| 25 | НШ46-05 05038 | Кольцо | |
| 26 | Д120-1405071 | Хомут | |
| 27 | 130-3509067A | Кольцо | |
| 28 | 014-019-30-2-2 | Кольцо | |
| 29 | 3M6.6gx16.88.35.019 | Болт | |
| 30 | M6.6gx25.88.35.019 | Болт | |
| 31 | 4M8.6gx12.88.35.019 | Болт | |
| 32 | 4M8.6gx25.88.35.019 | Болт | |
| 33 | B.M4.6gx12.58.019 | Винт | |
| 34 | B.M6.6gx16.58.019 | Винт | |
| 35 | B.M6.6gx25.58.019 | Винт | |
| 36 | М6.6Н.5.019 | Гайка | |
| 37 | 4.65Г.06 | Шайба | |
| 38 | 6Т.65Г.06 | Шайба | |
| 39 | 8Т.65Г.06 | Шайба | |
| 40 | 10,319-200 | Шарик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
