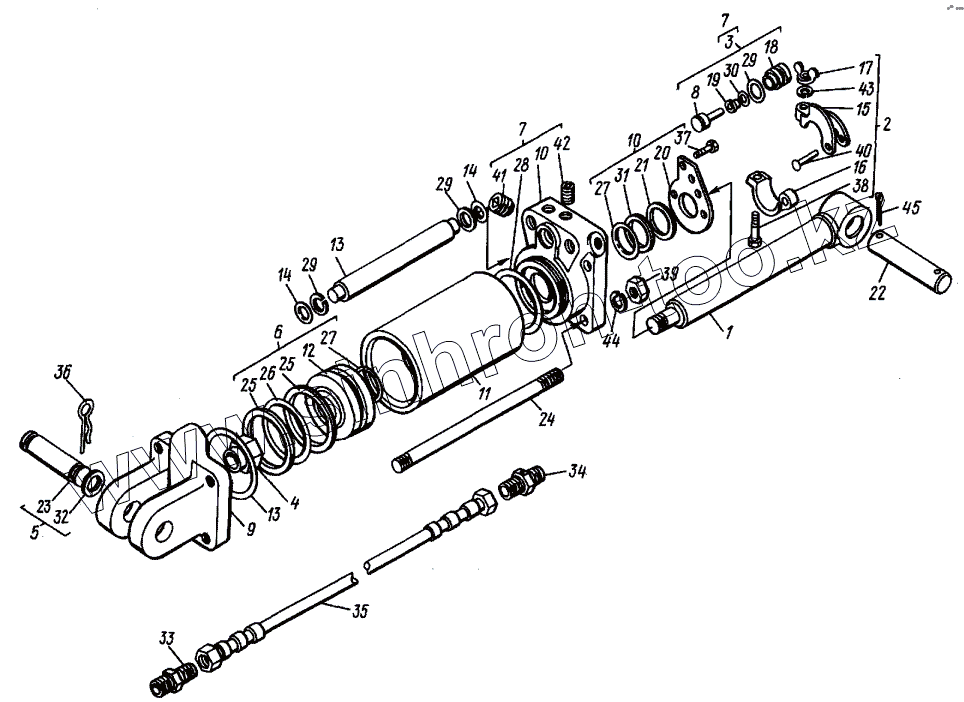

Каталог запасных частей к технике: ВТЗ Т-30A-80. Гидроцилиндр Ц75-1111001Б
Ц75-1111001Б
1
2
3
4
5
6
7
7
8
9
10
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
25
26
27
27
28
28
29
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ц75-1111001Б | Ц75-1111001Б | Гидроцилиндр | |
| 1 | Ц75-1111002Б | Шток | |
| 2 | Ц90-1212003А | Упор | |
| 3 | Ц90-1212005А | Клапан | |
| 4 | Ц90-1212007А | Гайка | |
| 5 | Ц90-1212008 | Палец | |
| 6 | Ц75-1111009 | Поршень | |
| 7 | Ц75-1111010А | Крышка передняя | |
| 8 | Ц90-1212004А | Клапан | |
| 9 | Ц75-1111020Г | Крышка задняя | |
| 10 | Ц75-1111021Б | Крышка передняя | |
| 11 | Ц75-1111022Б | Корпус | |
| 12 | Ц75-1111023 | Поршень | |
| 13 | Ц75-1111026А-Б | Маслопровод | |
| 14 | Ц90-1212027 | Шайба | |
| 15 | Ц90-1212028А | Упор | |
| 16 | Ц90-1212029А | Полукольцо | |
| 17 | Ц90-1212031А | Гайка-барашек | |
| 18 | Ц90-1212033А | Корпус клапана | |
| 19 | Ц90-1212034 | Втулка | |
| 20 | Ц90-1212035А | Крыша чистиков | |
| 21 | Ц90-1212036 | Чистик | |
| 22 | Ц75Б-1111037А | Палец | |
| 23 | Ц90-1212037М | Палец | |
| 24 | Ц75-1111041А-Б | Шпилька | |
| 25 | Ц75-1111042 | Прокладка | |
| 26 | Ц75-1111043 | Кольцо | |
| 27 | Ц90-1212044А | Кольцо | |
| 28 | Ц75-1111045 | Кольцо | |
| 29 | Ц90-1212046 | Кольцо | |
| 30 | Ц90-1212047 | Кольцо | |
| 31 | Ц90-1212048 | Прокладка | |
| 32 | 50-3406022 | Кольцо пружинное | |
| 33 | H036.05.002 | Штуцер | |
| 34 | H036.60.010 | Клапан замедлительный | |
| 35 | H036.83.140-01 | Рукав | |
| 36 | 15.62059 | Шплинт | |
| 37 | M6.6gx14.88.35.019 | Болт | |
| 38 | M6.6gx35.88.35.019 | Болт | |
| 39 | M12.6H.6.019 | Гайка | |
| 40 | 5x30.019 | Заклепка | |
| 41 | КГ1/2п-40.019 | Пробка | |
| 42 | КГ1/4-40.019 | Пробка | |
| 43 | 6Т.65Г.06 | Шайба | |
| 44 | 12.ОТ.65Г.06 | Шайба | |
| 45 | 4x40.019 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
