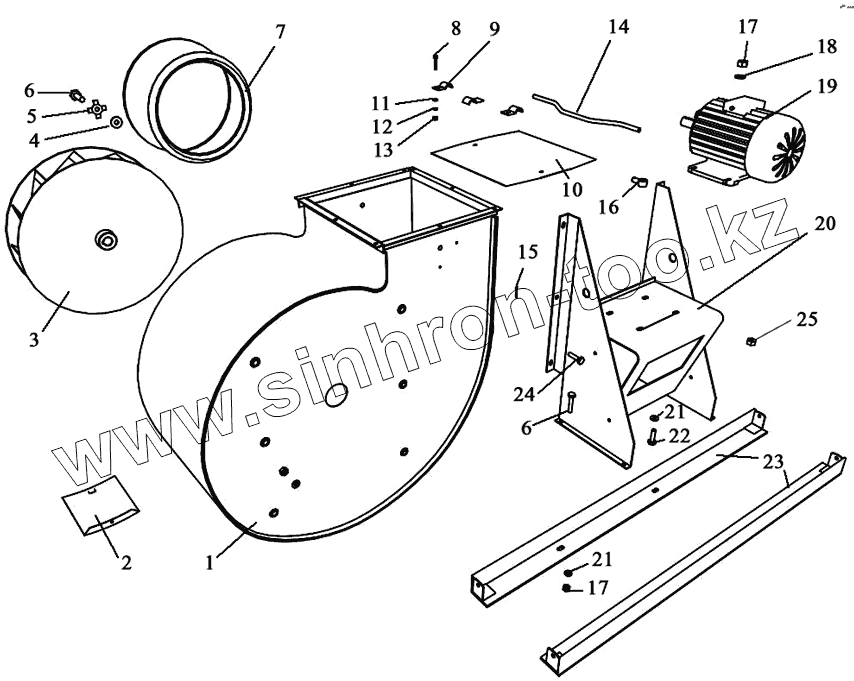

Каталог запасных частей к технике: Воронежсельмаш ЗВС-20А. Вентилятор
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЗВТ 81.170 | Кожух | |
| 2 | ЗВТ 01.492 | Задвижка | |
| 3 | Ц1.113.063.04.000-01 (ЗВТ 81.180) | Колесо рабочее | |
| 4 | ЗВТ 81.407 | Шайба | |
| 5 | Шайба 10.02 | Шайба 10.02 | |
| 6 | Болт М10х25 | Болт М10х25 | |
| 7 | Ц1.113.063.08.000 (ЗВТ 81.200) | Патрубок входной | |
| 8 | Болт М6х16 | Болт М6х16 | |
| 9 | ЗВТ 01.502 | Скоба | |
| 10 | ЗВТ 01.160 | Заслонка | |
| 11 | Шайба 6.02 | Шайба 6.02 | |
| 12 | Шайба 6.65Г | Шайба 6.65Г | |
| 13 | Гайка М6 | Гайка М6 | |
| 14 | ЗВТ 01.430 | Ось заслонки | |
| 15 | Шплинт 4х28 | Шплинт 4х28 | |
| 16 | ОВФ 03.602 Б | Гайка | |
| 17 | Гайка М10 | Гайка М10 | |
| 18 | Шайба 10.65Г | Шайба 10.65Г | |
| 19 | 4А112МЧУПУЗ | Двигатель Р=5,5кВт n=1500об/мин | |
| 20 | ЗВТ 81.160 | Опора | |
| 21 | Шайба 10.02 | Шайба 10.02 | |
| 22 | Болт М10х35 | Болт М10х35 | |
| 23 | Уголок | Уголок | |
| 24 | Болт М10х20 | Болт М10х20 | |
| 25 | Гайка М8 | Гайка М8 |
