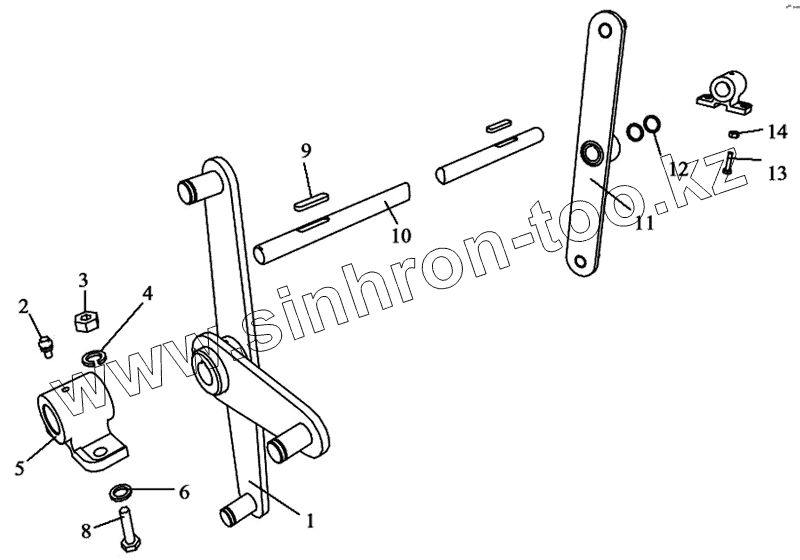

Каталог запасных частей к технике: Воронежсельмаш ЗВС-20А. Вал привода щеток
1
2
3
4
5
6
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЗВТ 02.400 | Рычаг левый | |
| 2 | Масленка 1.2.УХЛ 1 | Масленка 1.2.УХЛ 1 | |
| 3 | Гайка М12 | Гайка М12 | |
| 4 | Шайба 12.65Г | Шайба 12.65Г | |
| 5 | ЗАВ 10.33.102 | Подшипник | |
| 6 | Шайба 12.02 | Шайба 12.02 | |
| 8 | Болт М12х35 | Болт М12х35 | |
| 9 | Шпонка 2-8х7х56 | Шпонка 2-8х7х56 | |
| 10 | ЗВТ 87.602 | Вал | |
| 11 | ЗВТ 02.410 | Рычаг правый | |
| 12 | ОВИ 02.425-01 | Кольцо | |
| 13 | ОВБ 6335-01 | Винт | |
| 14 | Гайка М10 | Гайка М10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
