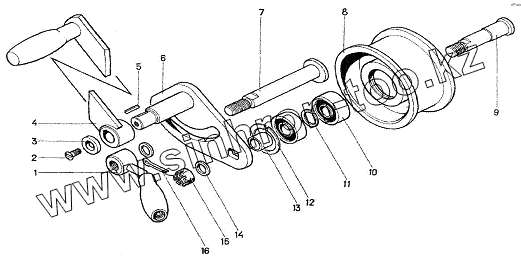

Каталог запасных частей к технике: Воронежсельмаш ЗПС-100, ЗМ-60. ШКИВ НАТЯЖНОЙ ЗП24.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЗП24.030 | Рукоятка | |
| 2 | ВинтВ1М8-6gx14/58/099 | Винт В1М8-6gx14/58/099 | |
| 3 | ЗП24.403 | Шайба | |
| 4 | ЗП08.020 | Рычаг | |
| 5 | Шпонка6X6X20 | Шпонка 6X6X20 | |
| 6 | ЗП24.010 | Рычаг | |
| 7 | ЗП24.020 | Ось | |
| 8 | ЗП18.102 | Шкив натяжной | |
| 9 | ЗП24.601 | Ось | |
| 10 | 180204 | Подшипник | |
| 11 | Кольцо22МН-470-61 | Кольцо запорное 22 МН-470-61 | |
| 12 | Кольцо47.65Г | Кольцо 47.65Г | |
| 13 | ЗП16.801 | Втулка | |
| 14 | Шайба16.02.Ст.3.099 | Шайба 16.02.Ст.3.099 | |
| 15 | ГайкаМ16.5.099 | Гайка М16.5.099 | |
| 16 | Шплинт4X36.019 | Шплинт 4X36.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
