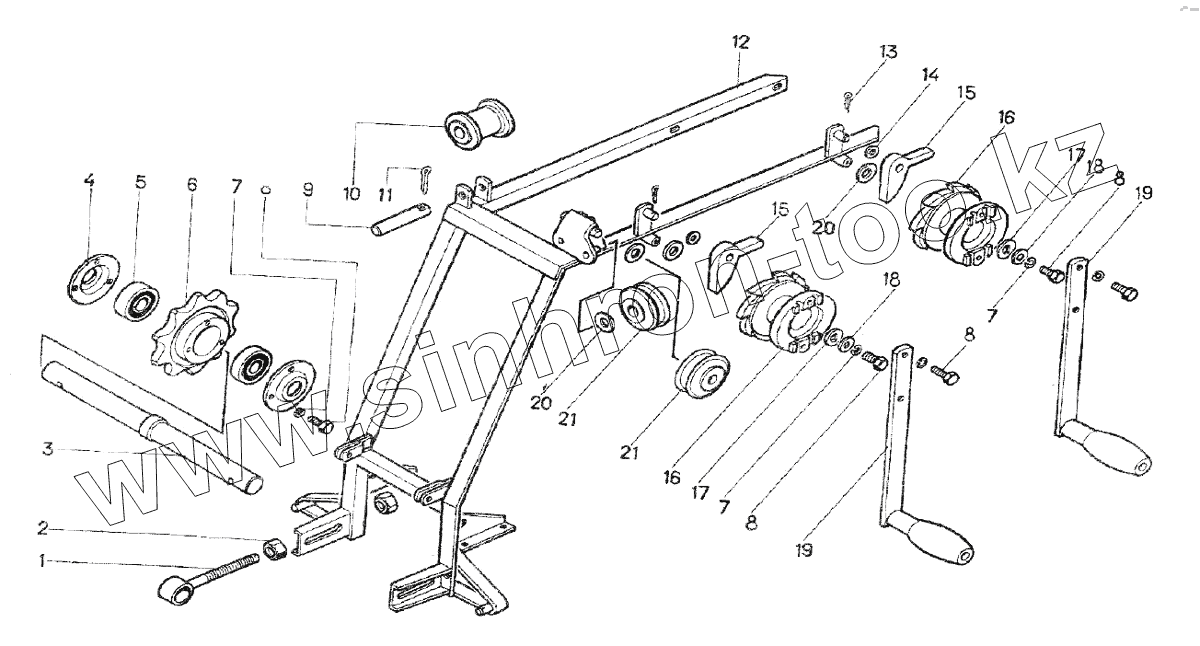

Каталог запасных частей к технике: Воронежсельмаш ЗПС-100, ЗМ-60. РАМКА ПИТАТЕЛЕЙ ЗП02.040
1
2
3
4
5
6
7
7
7
8
8
8
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЗП01.310 | Болт натяжкой | |
| 2 | ГайкаМ12.5.099 | Гайка М12.5.099 | |
| 3 | ЗП02.622 | Ось | |
| 4 | ЗП02.455 | Крышка | |
| 5 | 180205 | Подшипник | |
| 6 | ЗП02.103 | Звездочка z-10, t=38,0 | |
| 7 | Шайба6.65Г.099 | Шайба 6.65Г.099 | |
| 8 | БолтМ6Х16.58.099 | Болт М6Х16.58.099 | |
| 9 | ЗП02.618 | Ось | |
| 10 | ЗП02.109 | Ролик | |
| 11 | Шплинт4X28.019 | Шплинт 4X28.019 | |
| 12 | ЗП02.110 | Рамка | |
| 13 | Шплинт3,2X16.019 | Шплинт 3,2X16.019 | |
| 14 | Шайба10.02.Сг.1099 | Шайба 10.02.Сг. 1099 | |
| 15 | ЗП02.112 | Собачка | |
| 16 | ЗПТ1019А | Храповик | |
| 17 | ЗПТ4103 | Шайба | |
| 18 | ЗПТ4062 | Шайба | |
| 19 | ЗП02.120 | Ручка | |
| 20 | Шайба16.02.Ст.3.099 | Шайба 16.02.Ст.3.099 | |
| 21 | ЗП02.108 | Ролик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
