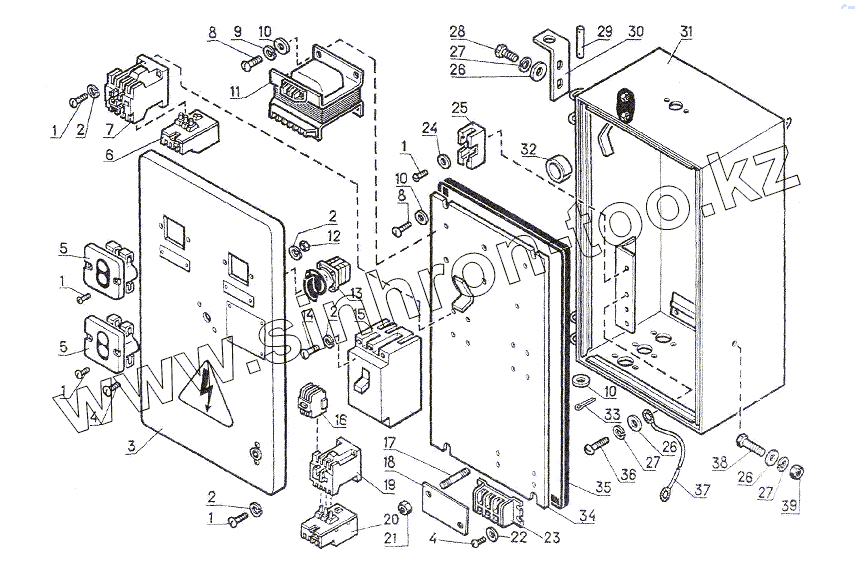

Каталог запасных частей к технике: Воронежсельмаш ЗПС-100, ЗМ-60. ПУЛЬТ УПРАВЛЕНИЯ ЗП05.010
1
1
1
1
1
2
2
2
2
3
4
4
5
5
6
7
8
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
27
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ВинтВ1.М4-6gx16.58.096 | Винт В1.М4-6gx16.58.096 | |
| 2 | Шайба4.65Г.096 | Шайба 4.65Г.096 | |
| 3 | 31105.060 | Дверца | |
| 4 | ВинтRl.M5-6gx12.58.096 | Винт R1.M5-6gx12.58.096 | |
| 5 | ПКЕ-622-242 | Пультт кнопочный ПКЕ-622-242 | |
| 6 | РТЛ-1021.04 | Реле электротепловое РТЛ-1021.04 | |
| 7 | МПЛ-2100.04380В | Пускатель МПЛ-2100.04 380В | |
| 8 | ВинтB1.M6-6gx12.58-099 | Винт B1.M6-6gx12.58-099 | |
| 9 | Шайба6.65Г.099 | Шайба 6.65Г.099 | |
| 10 | Шайба6.02.Ст.3.099 | Шайба 6.02.Ст.3.099 | |
| 11 | ТБС2-01380В | Трансформатор ТБС 2-01 380В | |
| 12 | ГайкаM4-6H.6.099 | Гайка M4-6H.6.099 | |
| 13 | ПКУ3-11Ф2031 | Переключатель ПКУ 3-11Ф2031 | |
| 14 | ВинтB1.M4-6gx30.58.096 | Винт B1.M4-6gx30.58.096 | |
| 15 | АЕ20.43М-100-00-УЗБ380В | Выключатель АЕ20.43М-100-00-УЗБ 380В | |
| 16 | ПКЛ2004 | Приставка контактная ПКЛ 2004 | |
| 17 | ШпилькаM5-6gx45,58 | Шпилька M5-6gx45,58 | |
| 18 | ЗП05.001 | Крышка | |
| 19 | ПМЛ-1100.04380В | Пускатель ПМЛ-1100.04 380В | |
| 20 | РТЛ-1012.04 | Реле электротепловое РТЛ-1012.04 | |
| 21 | ГайкаM5-6HX6.099 | Гайка M5-6HX6.099 | |
| 22 | Шайба5.02.СТ.3.099 | Шайба 5.02.СТ.3.099 | |
| 23 | БЗН19-25.312.1205К.00У2 | Блок зажимов БЗН19-25.312.1205К.00У2 | |
| 24 | Шайба4,02.0.3.099 | Шайба 4,02.0 .3.099 | |
| 25 | ППТ-10 | Предохранитель ППТ-10 | |
| 26 | Шайба8.02.Ст.3.099 | Шайба 8.02.Ст.3.099 | |
| 27 | Шайба8.65Г.099 | Шайба 8.65Г.099 | |
| 28 | БолтM8-6gx20.58.099 | Болт M8-6gx20.58.099 | |
| 29 | Ось2-6Ы1X60.35 | Ось 2-6Ы 1X60.35 | |
| 30 | ЗП05.506 | Кронштейн | |
| 31 | 31105.050 | Корпус | |
| 32 | ЗП05.005 | Картон | |
| 33 | Шплинт1,6Х10.0191 | Шплинт 1,6Х 10.019 1 | |
| 34 | ЗП05.080 | Панель | |
| 35 | ЗП05.004 | Пластина | |
| 36 | ВинтB1.M8-6gx16.58.09 | Винт B1.M8-6gx16.58.09 | |
| 37 | ЗА05.130 | Провод | |
| 38 | БолтM8-6gx20.58.099 | Болт M8-6gx20.58.099 | |
| 39 | ГайкаМ8-6Н.6.099 | Гайка М8-6Н.6.099 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
