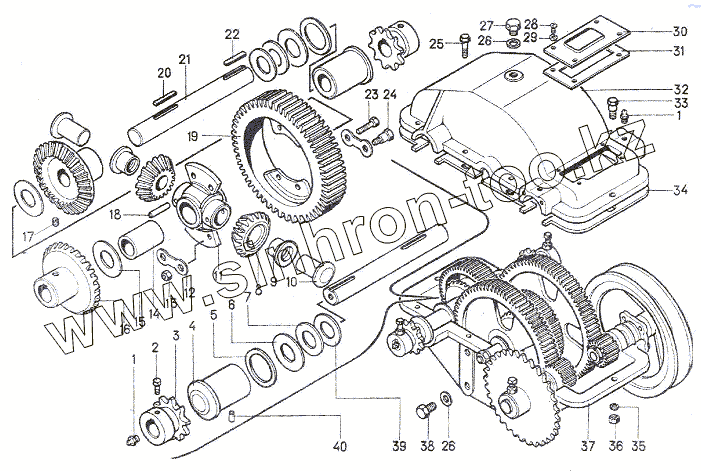

Каталог запасных частей к технике: Воронежсельмаш ЗПС-100, ЗМ-60. МЕХАНИЗМ САМОПЕРЕДВИЖЕНИЯ ЗП07.000
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Масленка1.2Ц6хр | Масленка 1.2 Ц6хр | |
| 2 | ВинтВМ8-6gx25.22H.019 | Винт ВМ8-6gx25.22H.019 | |
| 3 | ЗП07.608 | Звездочка z=10, t=19,05 | |
| 4 | 31107.101 | Втулка | |
| 5 | 3П07.001 | Прокладка | |
| 6 | ЗМ07.401 | Шайба | |
| 7 | ЗП07.401 | Шайба | |
| 8 | ЗП07.605 | Шестерня коническая z =17 | |
| 9 | ЗП07.003 | Втулка | |
| 10 | ЗМ07.608 | Палец | |
| 11 | ЗП07.609 | Крестовина | |
| 12 | ЗМ07.408 | Пластина | |
| 13 | ГайкаМ8.5.099 | Гайка М8.5.099 | |
| 14 | 3M07.I05 | Втулка | |
| 15 | ЗМ07.401-01 | Шайба | |
| 16 | ЗМ07.603 | Колесо z=28 | |
| 17 | ВинтВМ8-6gx10.22H.019 | Винт ВМ8-6gx10.22H.019 | |
| 18 | ЗП01.607-01 | Штифт | |
| 19 | ЗП07.040 | Колесо z = 50 | |
| 20 | Шпонка8X7X46 | Шпонка 8X7X46 | |
| 21 | ЗМ07.606 | Полуось | |
| 22 | Шпонка3-8X7X40 | Шпонка 3-8X7X40 | |
| 23 | БолтМ8Х25.58.099 | Болт М8Х25.58.099 | |
| 24 | Болт1aM8-6gx28.58.099 | Болт 1aM8-6gx28.58.099 | |
| 25 | Болт1аM8-6gx40.58.099 | Болт 1а M8-6gx40.58.099 | |
| 26 | ОВБ0010 | Прокладка | |
| 27 | ЗМ07.613 | Пробка-сапун | |
| 28 | ВинтВ1М6-6gx12.58.099 | Винт В1М6-6gx12.58.099 | |
| 29 | Шайба6.65Г.099 | Шайба 6.65Г.099 | |
| 30 | ЗМ07.405 | Крышка | |
| 31 | ОВБ0023 | Прокладка | |
| 32 | ЗП07.108 | Крышка редуктора | |
| 33 | БолтМ8Х40.58.099 | Болт М8Х40.58.099 | |
| 34 | ЗП07.005 | Прокладка | |
| 35 | Шайба8.65Г.099 | Шайба 8.65Г.099 | |
| 36 | ГайкаМ8.5.099 | Гайка М8.5.099 | |
| 37 | ЗП07.107 | Корпус редуктора | |
| 38 | ОВБ6023 | Пробка | |
| 39 | ЗМ07.407 | Шайба | |
| 40 | ЗП01.607-02 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
