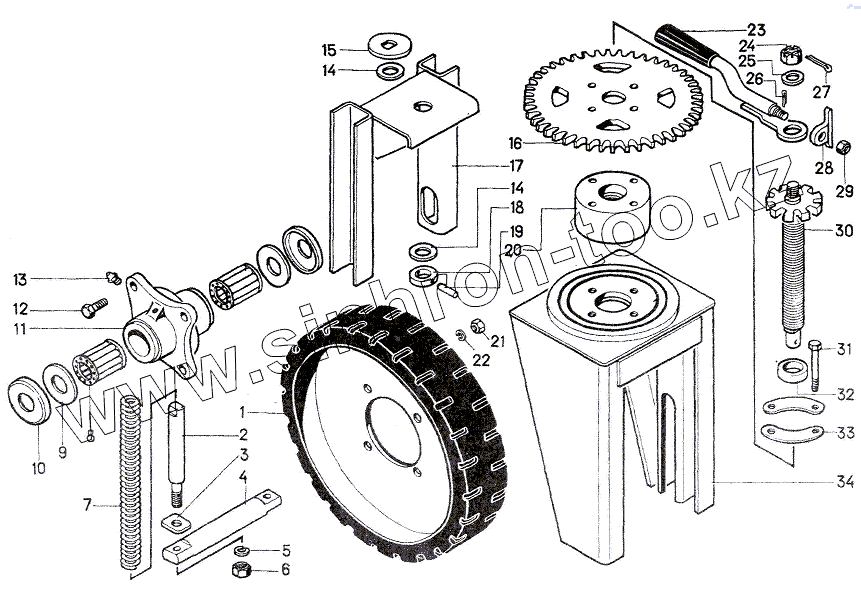

Каталог запасных частей к технике: Воронежсельмаш ЗПС-100, ЗМ-60. ХОД ПЕРЕДНИЙ ЗП01.020
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЗПТ1-6-2 | Колесо обрезиненное | |
| 2 | ЗП01.602 | Болт специальный | |
| 3 | ЗП01.403 | Пластина | |
| 4 | ЗП01.601 | Ось | |
| 5 | Шайба12.65Г.099 | Шайба 12.65Г.099 | |
| 6 | ГайкаМ12-6Н.6.099 | Гайка М12-6Н.6.099 | |
| 7 | ЗП01.603 | Пружина | |
| 8 | Втулка32X48X65 | Втулка роликовая 32X48X65 | |
| 9 | ЗС4041 | Шайба | |
| 10 | ЗС4040 | Крышка | |
| 11 | ЗПТ1007 | Ступица колеса | |
| 12 | БолтM12-6gx35.58.099 | Болт M12-6gx35.58.099 | |
| 13 | Масленка1.2.Ц6хр | Масленка 1.2.Ц6хр | |
| 14 | Шайба20.02.Ст.3.099 | Шайба 20.02.Ст.3.099 | |
| 15 | ЗП01.439 | Шайба | |
| 16 | ЗП01.402 | Звездочка | |
| 17 | ЗП01.040 | Вилка | |
| 18 | ЗП01.606 | Шайба | |
| 19 | Штифт8h8X40 | Штифт 8h8X40 | |
| 20 | ЗП01.101 | Гайка специальная | |
| 23 | ЗП01.060 | Рукоятка | |
| 24 | ГайкаМ16-6Н.6.099 | Гайка М16-6Н.6.099 | |
| 25 | Шайба16.02.Ст.3.099 | Шайба 16.02.Ст.3.099 | |
| 26 | Шплинт3,2X16.019 | Шплинт 3,2X16.019 | |
| 27 | Шплинт4X36.019 | Шплинт 4X36.019 | |
| 28 | ЗП01.401 | Собачка | |
| 29 | ГайкаМ10-6Н.6.099 | Гайка М10-6Н.6.099 | |
| 30 | ЗП01.070 | Винт | |
| 31 | БолтM10-6gx80.58.099 | Болт M10-6gx80.58.099 | |
| 32 | ЗП01.802 | Втулка | |
| 33 | ЗП01.419 | Планка | |
| 34 | ЗП01.050 | Вилка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
