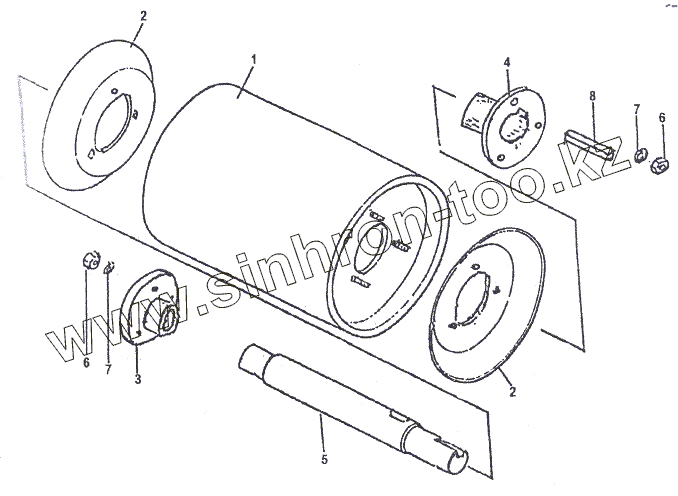

Каталог запасных частей к технике: Воронежсельмаш ЗПС-100, ЗМ-60. БАРАБАН ВЕДУЩИЙ ЗА03.050А

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано ЗВС-20А (2006) ЗПС-100, ЗМ-60 (2010) МПО-50 (2006) МС-4,5 (2006) НПК-25 (2006) ОВС-25 (2006) ПЗМ-80 (2006) ПТ-600 (2006) СВУ-60 (2006)

Схема > Не выбрано ОБЩИЙ ВИД ЗП00.000 РАМА С ХОДОМ ЗП01.000 ХОД ПЕРЕДНИЙ ЗП01.020 ТОРМОЗ ЛЕНТОЧНЫЙ ЗП01.140 ХОД ЗАДНИЙ ЗП01.220 ТРАНСПОРТЕР ЗАГРУЗОЧНЫЙ ЗП02.000 РАМКА ПИТАТЕЛЕЙ ЗП02.040 МУФТА ПРЕДОХРАНИТЕЛЬНАЯ ЗП02.050 ПИТАТЕЛЬ ЗП02.070 ПИТАТЕЛЬ ЗП02.080 КРЫШКА С РЕДУКТОРАМИ ЗП02.300 КОНТРПРИВОД ЗП04.000А ЭЛЕКТРООБОРУДОВАНИЕ 3П 05.000 ПУЛЬТ УПРАВЛЕНИЯ ЗП05.010 МЕХАНИЗМ САМОПЕРЕДВИЖЕНИЯ ЗП07.000 МЕХАНИЗМ САМОПЕРЕДВИЖЕНИЯ ЗП07.000 МЕХАНИЗМ САМОПЕРЕДВИЖЕНИЯ ЗП07.000 ЗВЕЗДОЧКА НАТЯЖНАЯ ЗП16.000 ШКИВ НАТЯЖНОЙ ЗП24.000 МЕХАНИЗМ ПОДЪЕМА ЗП25.000 ТРАНСПОРТЕР ЛЕНТОЧНЫЙ ЗП14.000 БАРАБАН ПРИВОДНОЙ ЗП14.020А ЛОТОК ЗП14.050 БАРАБАН НАТЯЖНОЙ ЗП14.030А РОЛИК ЗП14.040 СХЕМА ПЕРЕДАЧ ЗП00.000К6 СХЕМА РАСПОЛОЖЕНИЯ ПОДШИПНИКОВ ТРИММЕР ЗА 03.000А БАРАБАН НАТЯЖНОЙ ЗА03.030А БАРАБАН ВЕДУЩИЙ ЗА03.050А КАТУШКА ЗА03.040А ЗАПАСНЫЕ ЧАСТИ, ИНСТРУМЕНТ, ПРИНАДЛЕЖНОСТИ

1

2

2

3

4

5

6

6

7

7

8

Позиция на иллюстрации	Заводской номер детали		Название детали
1	А03.240-01		Барабан
2	ЗА03.446А		Отражатель
3	А03.103.00		Ступица
4	А03.104.00		Ступица
5	ЗА03.601		Вал
6	ГайкаМ10		Гайка М10
7	Шайба10.65Г		Шайба 10.65Г
8	Шпонка10Х8Х56		Шпонка 10Х8Х56

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
