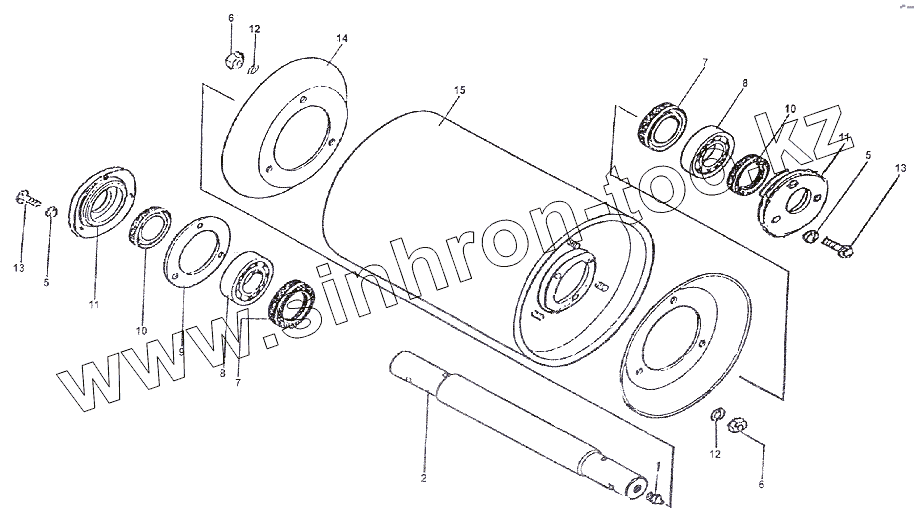

Каталог запасных частей к технике: Воронежсельмаш ЗПС-100, ЗМ-60. БАРАБАН НАТЯЖНОЙ ЗА03.030А
1
2
5
5
6
6
7
7
8
8
9
10
10
11
11
12
12
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Масленка1.2.Ц6 | Масленка 1.2.Ц6 | |
| 2 | ЗА03.622 | Вал | |
| 5 | Шайба6.65Г | Шайба 6.65 Г | |
| 6 | ГайкаМ8.6.099 | Гайка М8.6.099 | |
| 7 | Манжета1.2-30х52-1 | Манжета 1.2-30х52-1 | |
| 8 | 1206 | Подшипник 1206 | |
| 9 | ЗП14.451 | Прокладка | |
| 10 | Манжета1.2-30х52-1 | Манжета 1.2-30х52-1 | |
| 11 | ЗП14.111 | Крышка подшипника | |
| 12 | Шайба8.65Г | Шайба 8.65Г | |
| 13 | БолтМ6х20 | Болт М6х20 | |
| 14 | ЗА03.446 | Отражатель | |
| 15 | ЗА03.150А | Барабан |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
