Каталог запасных частей к технике: Воронежсельмаш СВУ-60. Рама
1
1
2
3
4
5
5
5
5
5
6
6
7
7
7
7
7

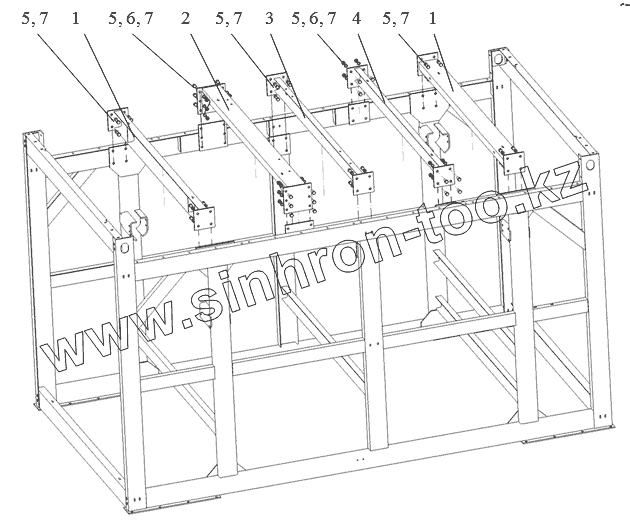

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СВУ60.01.090 | Брус поперечный | |
| 2 | СВУ60.01.100 | Поперечина аспирации | |
| 3 | СВУ60.01.110 | Поперечина мотор-редуктора | |
| 4 | СВУ60.01.120 | Брус центральный | |
| 5 | М16-6gх35.58.019 ГОСТ 7798-70 | Болт | |
| 6 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 7 | 16 65Г 05 ГОСТ 6402-70 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
