Каталог запасных частей к технике: Воронежсельмаш СВУ-60. Аспирация II
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
25
26
27

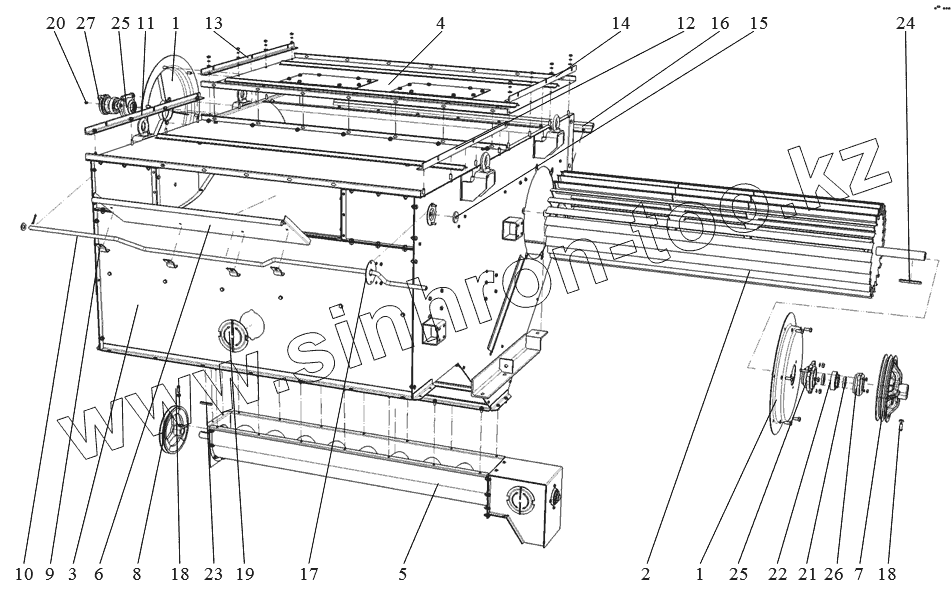

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СВУ60.02.090 | Фланец | |
| 2 | СВУ60.02.140 | Вентилятор | |
| 3 | СВУ60.03.010А | Корпус | |
| 4 | СВУ60.03.160А | Крыша | |
| 5 | СВУ60.03.200А-01 | Шнек | |
| 6 | СВУ60.03.250 | Заслонка | |
| 7 | СВУ60.03.106 | Шкив | |
| 8 | СВУ60.03.107А | Шкив | |
| 9 | СВУ60.03.504 | Скоба | |
| 10 | СВУ60.03.641 | Ось | |
| 11 | СВУ60.03.709А | Уголок | |
| 12 | СВУ60.03.709А-01 | Уголок | |
| 13 | СВУ60.03.711А | Уголок | |
| 14 | СВУ60.03.711А-01 | Уголок | |
| 15 | СВУ60.02.012 | Прокладка | |
| 16 | СВУ60.03.001 | Уплотнитель | |
| 17 | СММ03.552 | Шайба | |
| 18 | ОВБ6334-01 | Винт | |
| 19 | СММ03.024 | Крышка | |
| 20 | 1.2 Т1 ГОСТ 19853-74 | Масленка | |
| 21 | 1.2-35х58-1 ГОСТ 8752-79 | Манжета | |
| 22 | 11207 ГОСТ 8545-75 | Подшипник | |
| 23 | 8х7х70 ГОСТ 23360-78 | Шпонка | |
| 24 | 10х8х90 ГОСТ 23360-78 | Шпонка | |
| 25 | ОСТ 23.2.418-82 Н026.087 | Корпус подшипника | |
| 26 | ОСТ 23.2.421-82 Н.026.164 | Крышка подшипника | |
| 27 | ОСТ 23.2.423-82 Н026.227 | Крышка подшипника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
