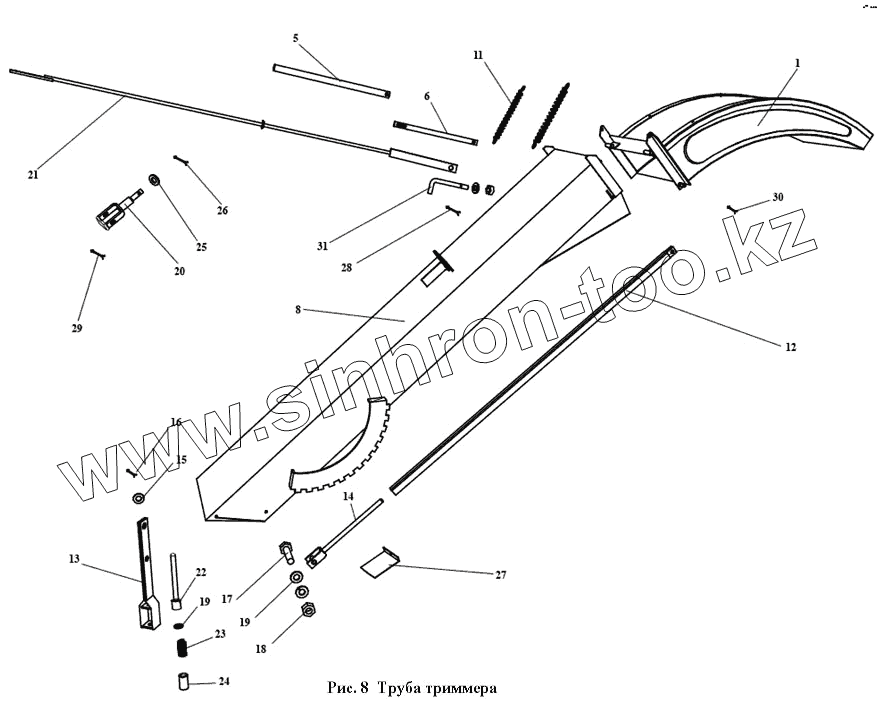

Каталог запасных частей к технике: Воронежсельмаш ПЗМ-80. ЗПМ 14.000 Труба триммера
1
5
6
8
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЗПМ 14.040 | Носок | |
| 5 | ЗПМ 14.802 | Труба | |
| 6 | ЗПМ 14.502 | Планка | |
| 8 | ЗПМ 14.030 | Труба | |
| 11 | ЗПМ 14.602 | Пружина | |
| 12 | ЗПМ 14.060 | Тяга | |
| 13 | ЗПМ 14.050 | Рычаг | |
| 14 | ЗПМ 14.070 | Вилка | |
| 15 | Шайба 14.02.019 | Шайба 14.02.019 | |
| 16 | Шплинт 2.5х16.019 | Шплинт 2.5х16.019 | |
| 17 | Болт М12х35.58.019 | Болт М12х35.58.019 | |
| 18 | Гайка М12.6.019 | Гайка М12.6.019 | |
| 19 | Шайба 12.02.019 | Шайба 12.02.019 | |
| 20 | ЗПМ 14.080 | Шарнир | |
| 21 | ЗПМ 14.090 | Шток | |
| 22 | ЗПМ 14.612 | Рукоятка | |
| 23 | ЗПМ 14.613 | Пружина | |
| 24 | МСУ 03.023-01 | Ручка | |
| 25 | Шайба 20.02.019 | Шайба 20.02.019 | |
| 26 | Шплинт 4х28.019 | Шплинт 4х28.019 | |
| 27 | ЗВТ 01.492 | Задвижка | |
| 28 | Шплинт 3,2х20.019 | Шплинт 3,2х20.019 | |
| 29 | Шплинт 4.0х20.019 | Шплинт 4.0х20.019 | |
| 30 | Шплинт 2,5х22.019 | Шплинт 2,5х22.019 | |
| 31 | ЗПМ 14.601 | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
