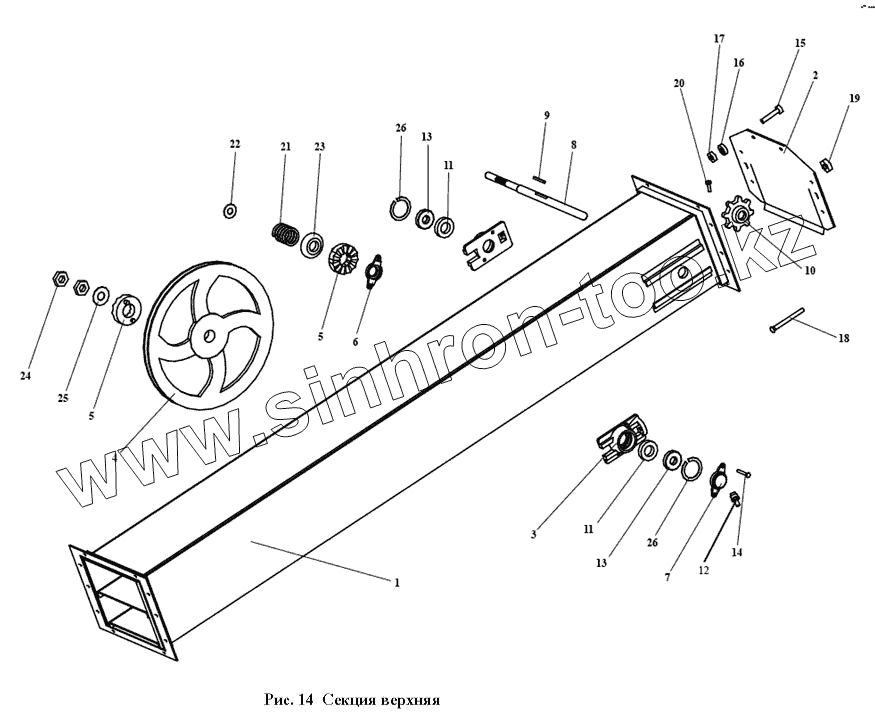

Каталог запасных частей к технике: Воронежсельмаш ПЗМ-80. ЗПМ 04.000 Секция верхняя
1
2
3
4
5
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЗПМ 04.010 | Секция | |
| 2 | ЗПМ 04.020 | Крышка | |
| 3 | ОВИ 04.101 | Корпус подшипника | |
| 4 | ОВИ 05.103 | Шкив | |
| 5 | ОВИ 05.104 | Шайба зубчато-фрикционная | |
| 6 | ОВБ 1154 | Крышка подшипника | |
| 7 | ОВБ 1264 | Крышка подшипника | |
| 8 | ЗПМ 04.602 | Вал | |
| 9 | ОВБ 6226 | Шпонка | |
| 10 | Н023-206-01 | Звёздочка | |
| 11 | Подшипник 11205 | Подшипник 11205 | |
| 12 | Маслёнка 1.2УХЛ1 | Маслёнка 1.2УХЛ1 | |
| 13 | Манжета I-25х42 | Манжета I-25х42 | |
| 14 | Болт М8х25.58.019 | Болт М8х25.58.019 | |
| 15 | Винт М6х16.58.019 | Винт М6х16.58.019 | |
| 16 | Гайка М6.6.019 | Гайка М6.6.019 | |
| 17 | Шайба 6 65Г.05 | Шайба 6 65Г.05 | |
| 18 | ОВИ 04.601 | Болт натяжной | |
| 19 | Гайка М12.6.019 | Гайка М12.6.019 | |
| 20 | Винт GМ10-8gх14.22Н.019 | Винт GМ10-8gх14.22Н.019 | |
| 21 | ЗПМ 04.605 | Пружина | |
| 22 | ОВИ 05.405 | Шайба | |
| 23 | Н038.01.005 | Фланец | |
| 24 | Гайка М16.6.019 | Гайка М16.6.019 | |
| 25 | Н038.01.001 | Кольцо упорное | |
| 26 | ОВИ 04.001 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
