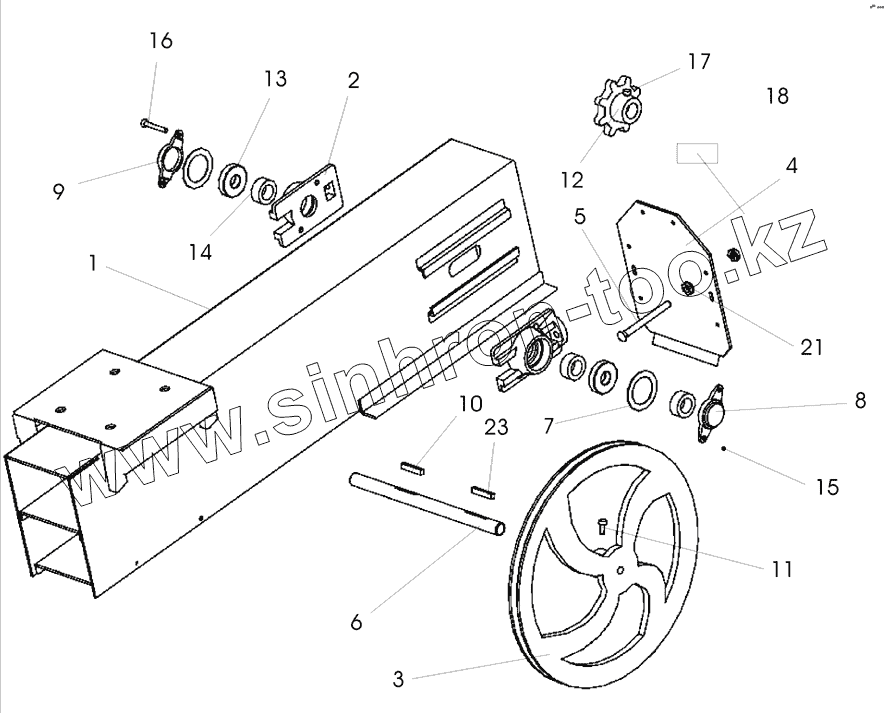

Каталог запасных частей к технике: Воронежсельмаш ОВС-25. ОВИ 04.020 Секция верхняя
ОВИ 04.020
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
21
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ОВИ 04.020 | ОВИ 04.020 | Секция верхняя | |
| 1 | ОВИ 04.030 | Секция | |
| 2 | ОВИ 04.101 | Корпус подшипника | |
| 3 | ОВИ 04.102 | Шкив | |
| 4 | ОВИ 04.401 | Крышка | |
| 5 | ОВИ 04.601 | Болт натяжной | |
| 6 | ОВИ 04.602 | Вал | |
| 7 | ОВИ 04.001 | Прокладка | |
| 8 | ОВБ 1154 | Крышка подшипника | |
| 9 | ОВБ 1264 | Крышка подшипника | |
| 10 | ОВБ 6226 | Шпонка | |
| 11 | ОВБ 6335 | Винт | |
| 12 | Н023.206-01 | Звездочка | |
| 13 | 11205 | Подшипник | |
| 14 | 1.1-25х42-1 | Манжета | |
| 15 | 1.2.Ухл1 | Масленка | |
| 16 | М8х25 | Болт | |
| 17 | ВМ10х14 | Винт | |
| 18 | ВМ6х16 | Винт | |
| 19 | М6 | Гайка | |
| 20 | М10 | Гайка | |
| 21 | М12 | Гайка | |
| 22 | 6.65Г | Шайба | |
| 23 | 2-8Х7Х80 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
