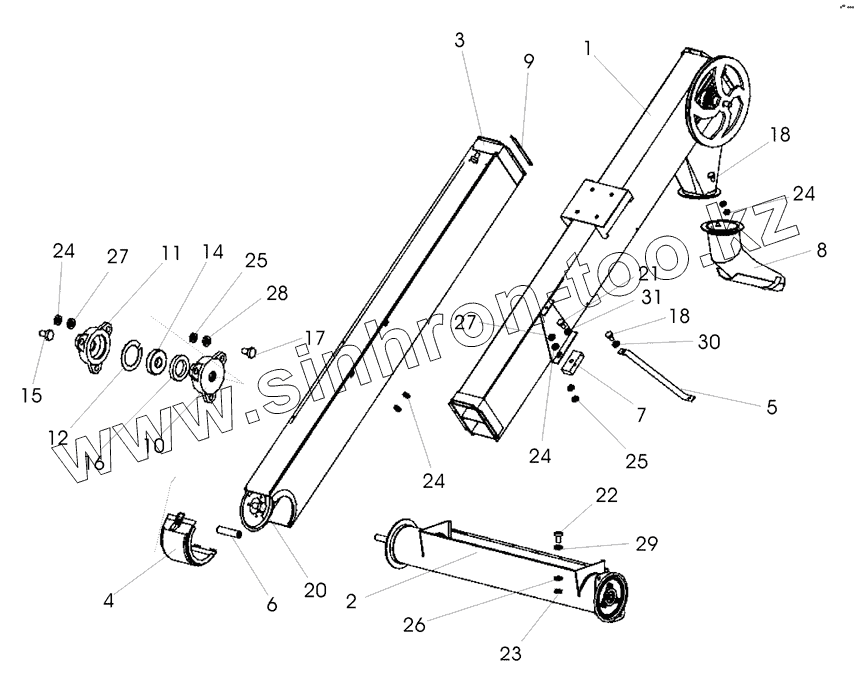

Каталог запасных частей к технике: Воронежсельмаш ОВС-25. ОВИ 04.000 Транспортер отгрузочный
ОВИ 04.000
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
18
20
21
22
23
24
24
24
24
25
25
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ОВИ 04.000 | ОВИ 04.000 | Транспортер отгрузочный | |
| 1 | ОВИ 04.020 | Секция верхняя | |
| 2 | ОВИ 04.080 | Шнек | |
| 3 | ОВИ 04.090 | Секция | |
| 4 | ОВИ 04.160 | Крыша | |
| 5 | ОВИ 04.501 | Жесткость | |
| 6 | ЗВТ 02.632 | Ось | |
| 7 | ОВИ 04.901 | Прокладка | |
| 8 | ОВБ 53-10 | Патрубок | |
| 9 | ОВБ 4264 | Прокладка | |
| 10 | Н026.085 | Корпус подшипника | |
| 11 | Н026.226 | Крышка подшипника | |
| 12 | Н026.504 | Кольцо распорное | |
| 13 | 08.105.000 | Транспортер цепной | |
| 14 | 11206 | Подшипник | |
| 15 | 1.2.УХл1 | Масленка | |
| 16 | 1.1-30х52-1 | Манжета | |
| 17 | М8х50 | Болт | |
| 18 | М8х20 | Болт | |
| 19 | М8х25 | Болт | |
| 20 | М10х25 | Болт | |
| 21 | М10х70 | Болт | |
| 22 | М6х20 | Болт | |
| 23 | М6 | Гайка | |
| 24 | М8 | Гайка | |
| 25 | М10 | Гайка | |
| 26 | 6.65Г | Шайба | |
| 27 | 8.65Г | Шайба | |
| 28 | 10.65Г | Шайба | |
| 29 | 6 | Шайба | |
| 30 | 8 | Шайба | |
| 31 | 10 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
