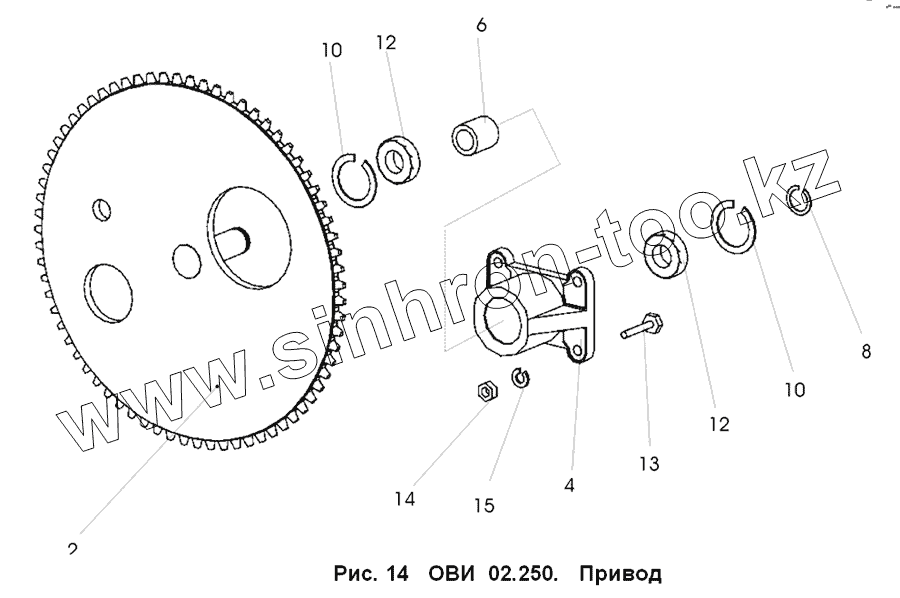

Каталог запасных частей к технике: Воронежсельмаш ОВС-25. ОВИ 02.200 Привод
ОВИ 02.250
1
2
4
6
8
10
10
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ОВИ 02.250 | ОВИ 02.250 | Привод | |
| 1 | ОВИ 02.616 | Ось | |
| 2 | ОВИ 02.260 | Звездочка | |
| 3 | ЗВИ 02.673 | Кольцо распорное | |
| 4 | ОВИ 02.102 | Корпус подшипника | |
| 5 | ЗАВ 10.58.003 | Втулка | |
| 6 | ОВИ 02.801 | Втулка | |
| 7 | 2Б25 | Кольцо | |
| 8 | 2В30 | Кольцо | |
| 9 | 2В52 | Кольцо | |
| 10 | 2В62 | Кольцо | |
| 11 | 180205 | Подшипник | |
| 12 | 180206 | Подшипник | |
| 13 | М10х80 | Болт | |
| 14 | М10 | Гайка | |
| 15 | 10.65Г | Шайба |
