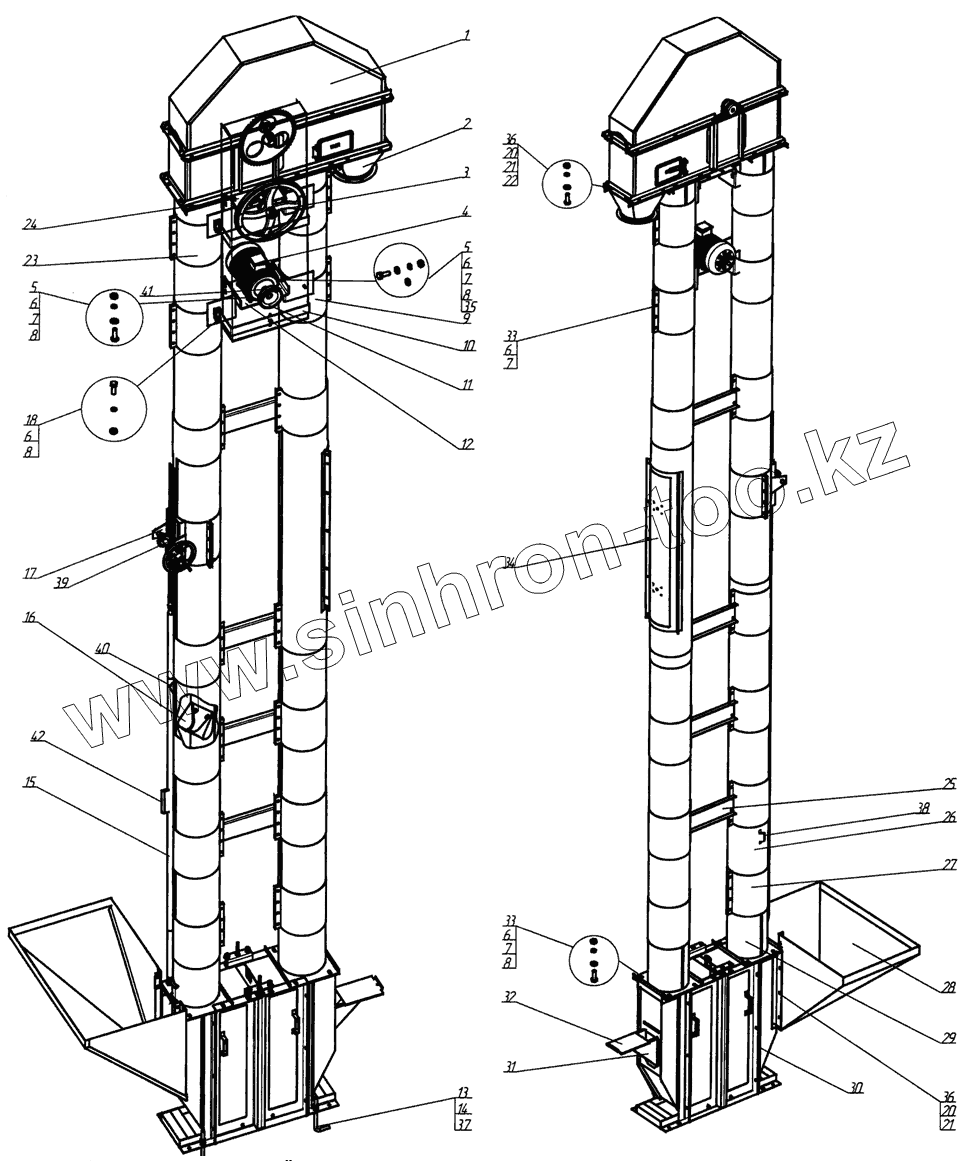

Каталог запасных частей к технике: Воронежсельмаш НПК-25. Нория подъёмная круглая НПК-25
1
2
3
4
5
5
6
6
6
6
6
7
7
7
7
8
8
8
8
9
10
11
12
13
14
15
16
16
16
16
16
16
16
16
17
18
20
20
21
21
22
23
24
25
26
26
27
28
28
28
28
29
30
31
32
33
33
34
35
36
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | НВ 02.000 | Головка верхняя | |
| 2 | НВ 03.000 | Переходник | |
| 3 | Н 116.580-02 | Контр привод | |
| 4 | 4АМ90L4УПУЗ | Двигатель | |
| 5 | M10-6gx30.58.019 ГОСТ 7796-70 | Болт | |
| 6 | M10-6H.06.019 ГОСТ 5915-70 | Гайка | |
| 7 | 10 65Г05 ГОСТ 6402-70 | Шайба | |
| 8 | С10.02.Ст3.019 ГОСТ 11371-81 | Шайба | |
| 9 | НВ 07.000 | Хомут | |
| 10 | НВ 05.000 | Ограждение | |
| 11 | Н 209.067-01 | Шкив | |
| 12 | НВ 00.407 | Плитка | |
| 13 | НГ6103 | Болт анкерный | |
| 14 | M16-6H.06.019 ГОСТ 5915-70 | Гайка | |
| 15 | Н 116.350-04 | Тяга | |
| 16 | НВ 08.000-06 | Лента с ковшами | |
| 16 | НВ 08.000-07 | Лента с ковшами | |
| 16 | НВ 08.000-05 | Лента с ковшами | |
| 16 | НВ 08.000-04 | Лента с ковшами | |
| 16 | НВ 08.000-03 | Лента с ковшами | |
| 16 | НВ 08.000-02 | Лента с ковшами | |
| 16 | НВ 08.000-01 | Лента с ковшами | |
| 16 | НВ 08.000 | Лента с ковшами | |
| 17 | НВ 24.000 | Устройство для открывания и закрывания заслонки | |
| 18 | M10-6gx80.58.019 ГОСТ 7796-70 | Болт | |
| 19 | M8-6gx30.58.019 ГОСТ 7796-70 | Болт | |
| 20 | M8-6H.06.019 ГОСТ 5915-70 | Гайка | |
| 21 | 8 65Г05 ГОСТ 6402-70 | Шайба | |
| 22 | С8.02.Ст3.019 ГОСТ 6958-78 | Шайба | |
| 23 | НВ 06.000 | Хомут | |
| 24 | НВ 00.403 | Площадка | |
| 25 | НВ 00.402 | Стяжка | |
| 26 | НВ 00.411-01 | Труба (L=2000 мм) | |
| 26 | НВ 00.411 | Труба (L= 1500 мм) | |
| 27 | НВ 00.401 | Хомут | |
| 28 | НВ 22.000 | Бункер | |
| 28 | НВ 21.000 | Бункер | |
| 28 | НВ 14.000-01 | Бункер | |
| 28 | НВ 14.000 | Бункер | |
| 29 | НВ 04.000 | Патрубок | |
| 30 | НВ 01.000 | Головка | |
| 31 | НВ 00.404 | Лоток | |
| 32 | НВ 00.406 | Крышка | |
| 33 | M10-6gx40.58.019 ГОСТ 7796-70 | Болт | |
| 34 | НВ 11.000 | Секция обслуживания | |
| 35 | С8.02.Ст3.019 ГОСТ 11371-81 | Шайба | |
| 36 | M8-6gx25.58.019 ГОСТ 7796-70 | Болт | |
| 37 | 16 65Г05 ГОСТ 6402-70 | Шайба | |
| 38 | Н 133.01.002 | Скоба | |
| 39 | НВ 00.405 | Скоба | |
| 40 | ОВБ 4696 | Косынка | |
| 41 | ОВБ 6335 | Винт | |
| 42 | Н 116.891 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
