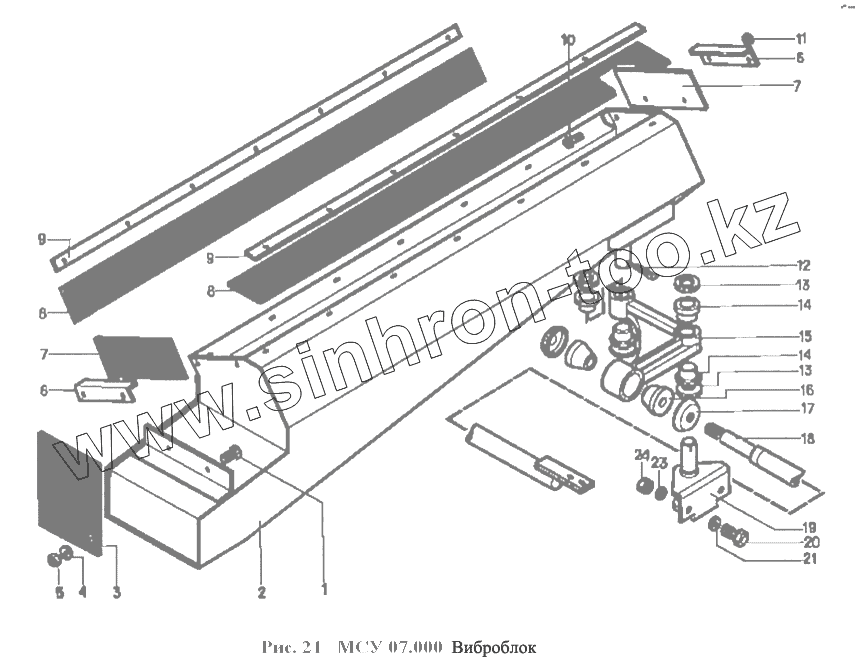

Каталог запасных частей к технике: Воронежсельмаш МС-4,5. МСУ 07.000 Вибролоток
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М8х25 | Болт | |
| 2 | МСУ07.010 | Корпус | |
| 3 | МСУ07.003 | Подвеска | |
| 4 | 8.02 | Шайба | |
| 5 | М8 | Гайка | |
| 6 | МСУ07.405 | Уголок | |
| 7 | МСУ07.001 | Накладка | |
| 8 | МСУ07.002 | Уплотнение | |
| 9 | МСУ07.407 | Накладка | |
| 10 | М6х16 | Болт | |
| 11 | М6 | Гайка | |
| 12 | 5х36 | Шплинт | |
| 13 | 20.02 | Шайба | |
| 14 | НЕН43.027А | Втулка | |
| 15 | МСУ07.101 | Кривошип | |
| 16 | МЗП50.32.003 | Втулка | |
| 17 | МСУ07.409 | Шайба | |
| 18 | МСУ07.040 | Шатун | |
| 19 | МСУ07.020 | Ось | |
| 20 | М12х30 | Болт | |
| 21 | 12.02 | Шайба | |
| 22 | М16 | Гайка | |
| 23 | 12.35Г | Шайба | |
| 24 | М10 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
