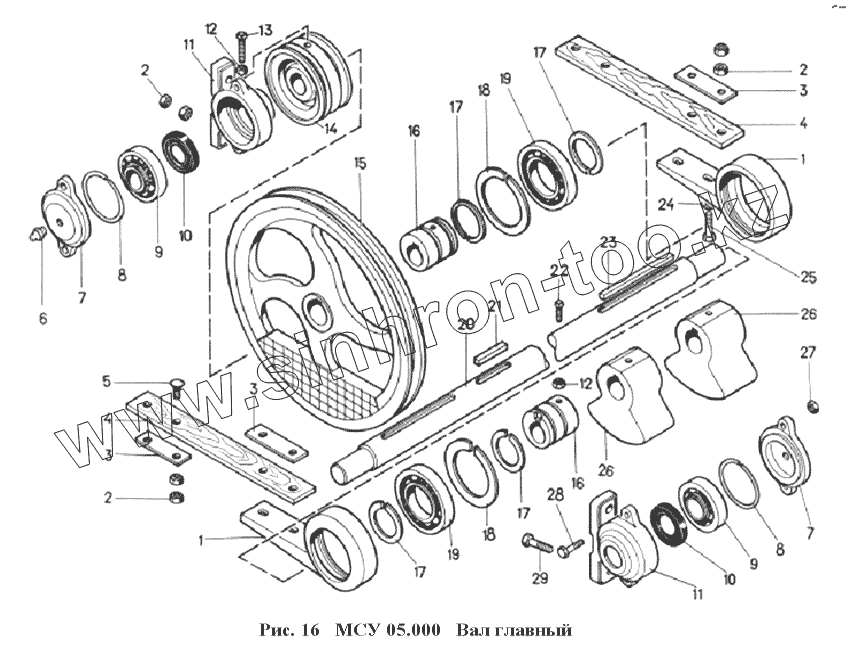

Каталог запасных частей к технике: Воронежсельмаш МС-4,5. МСУ 05.000 Вал главный
1
1
2
2
2
3
3
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
16
17
17
17
17
18
18
19
19
20
21
23
24
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЗАВ10.55.104 | Головка шатуна | |
| 2 | М12 | Гайка | |
| 3 | НЕН2.00.401 | Накладка | |
| 4 | МСУ05.901 | Шатун | |
| 5 | М12х40 | Болт | |
| 6 | 1.2.УХЛI | Масленка | |
| 7 | Н026.227-01 | Крышка подшипника | |
| 8 | Н026.505 | Кольцо распорное | |
| 9 | 11207 | Подшипник | |
| 10 | 1.2-35х58-1 | Манжета | |
| 11 | Н026.059 | Корпус подшипника | |
| 12 | М10 | Гайка | |
| 13 | ОВБ6335-01 | Винт | |
| 14 | МСУ05.102 | Шкив | |
| 15 | МСУ05.104 | Шкив | |
| 16 | ОВБ1256-01 | Эксцентрик | |
| 17 | 2С60 | Кольцо ГОСТ 13.940-86 | |
| 18 | 2С110 | Кольцо | |
| 19 | 80212 | Подшипник | |
| 20 | МСУ05.601 | Вал | |
| 21 | 2-12х8х70 | Шпонка | |
| 23 | 2-12х8х160 | Шпонка | |
| 24 | 12.02 | Шайба | |
| 25 | М12х50 | Болт | |
| 26 | МСУ05.101 | Противовес | |
| 27 | М8 | Гайка | |
| 28 | М8х40 | Болт | |
| 29 | М12х40 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
