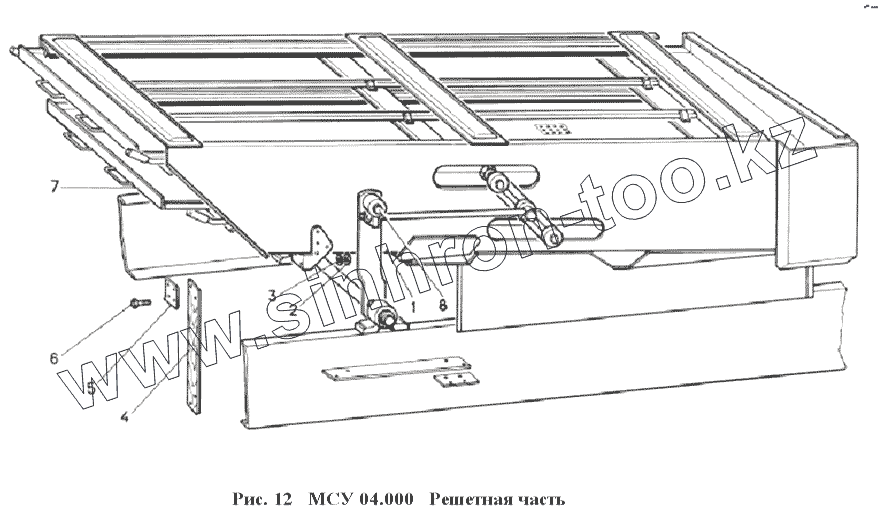

Каталог запасных частей к технике: Воронежсельмаш МС-4,5. МСУ 04.000 Решетная часть

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано ЗВС-20А (2006) ЗПС-100, ЗМ-60 (2010) МПО-50 (2006) МС-4,5 (2006) НПК-25 (2006) ОВС-25 (2006) ПЗМ-80 (2006) ПТ-600 (2006) СВУ-60 (2006)

Схема > Не выбрано МСУ 00.000 Общий вид (со сборочными единицами первого порядка) МСУ 01.000 Рама с ходом МСУ 02.000 Транспортер загрузочный МСУ 02.100 Питатель МСУ 02.100-01 (зеркальное отражение) Питатель МСУ 03.000 Аспирация МСУ 03.010 Аспирация I МСУ 03.010 Аспирация I МСУ 03.020 Аспирация II МСУ 03.030 Устройство загрузочное МСУ 04.000 Решетная часть МСУ 04.010 Корпус стана МСУ 04.020 Боковина МСУ 04.020 Боковина (зеркальное отражение) МСУ 04.110 Механизм привода щеток МСУ 05.000 Вал главный МСУ 06.000 Триерная часть МСУ 06.000 Триерная часть МСУ 06.010 Триер кукольный МСУ 06.020 Триер овсюжный МСУ 07.000 Вибролоток МСУ 08.000 Элеватор МСУ 09.000 Механизм самопередвижения МСУ 09.010 Редуктор МСУ 10.000 Электрооборудование МСУ 10.010 Щит управления МСУ 14.000 Транспортер отгрузочный МСУ 14.000 Транспортер отгрузочный Схема расположения ремней, шкивов и звездочек Схема расположения подшипников

1

2

3

4

5

6

7

8

Позиция на иллюстрации	Заводской номер детали		Название детали
1	МСУ04.010		Корпус стана
2	М8		Гайка
3	8.65Г		Шайба
4	МСУ04.901		Подвеска
5	ОВИ02.502		Накладка
6	М8х30		Болт
7	ОВИ09.160		Кассета
8	МСУ04.110		Механизм привода щеток

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
