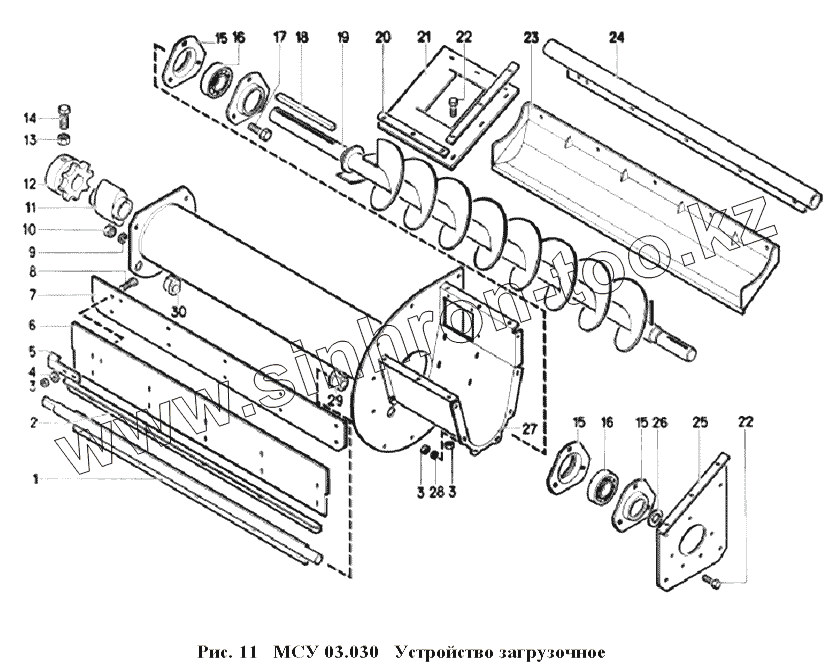

Каталог запасных частей к технике: Воронежсельмаш МС-4,5. МСУ 03.030 Устройство загрузочное
1
2
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
17
18
19
21
22
22
23
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | МСУ03.260 | Ось | |
| 2 | МСУ03.508 | Накладка | |
| 3 | М6 | Гайка | |
| 3 | МСУ03.507 | Накладка | |
| 4 | 6.02 | Шайба | |
| 5 | МСУ03.499 | Накладка | |
| 6 | МСУ03.003 | Уплотнение | |
| 7 | МСУ03.471 | Стенка | |
| 8 | М6х20 | Болт | |
| 9 | 8.65Г | Шайба | |
| 10 | М8 | Гайка | |
| 11 | МСУ03.016 | Кулачек | |
| 12 | СММ00.601 | Звездочка | |
| 13 | М10 | Гайка | |
| 14 | ОВБ6335-01 | Винт | |
| 15 | Н027.203 | Полукорпус подшипника | |
| 16 | 1580206 | Подшипник | |
| 17 | М8х20 | Болт | |
| 18 | 2–8х7х200 | Шпонка | |
| 19 | МСУ03.050 | Шнек | |
| 21 | МСУ03.006 | Уплотнение | |
| 22 | М6х16 | Болт | |
| 23 | МСУ03.472 | Клапан | |
| 24 | МСУ03.140 | Труба | |
| 25 | МСУ03.473 | Крышка | |
| 26 | 2С30 | Кольцо | |
| 27 | МСУ03.040 | Корпус | |
| 28 | 6.65Г | Шайба | |
| 29 | МСУ03.002 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
