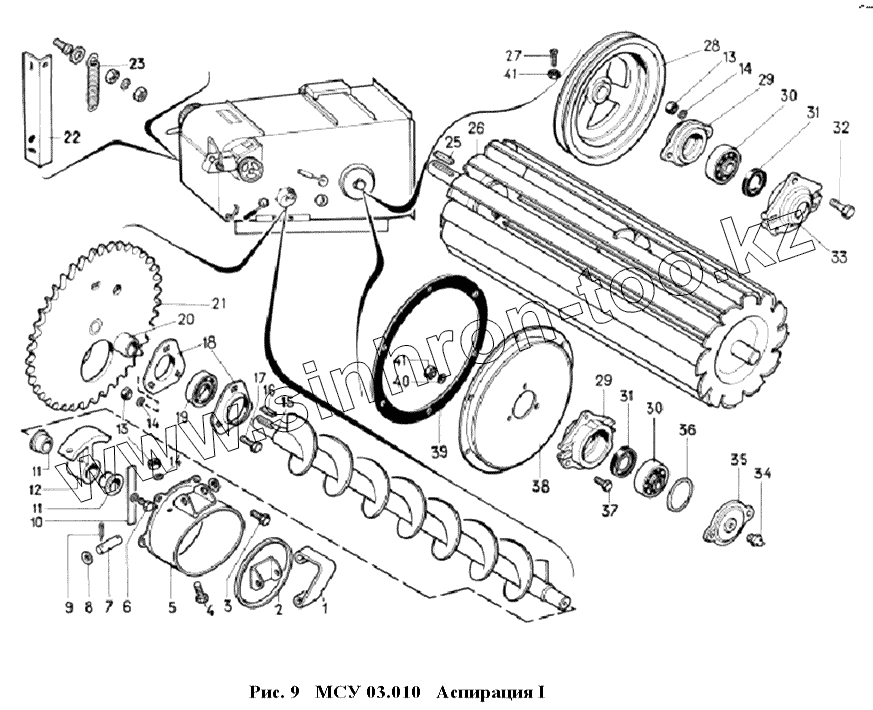

Каталог запасных частей к технике: Воронежсельмаш МС-4,5. МСУ 03.010 Аспирация I
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
25
26
27
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
41
41
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | МСУ03.503 | Рычаг | |
| 2 | МСУ03.200 | Заслонка | |
| 3 | М8х16 | Болт | |
| 4 | М8х25 | Болт | |
| 5 | МСУ03.210 | Труба | |
| 6 | М8х20 | Болт | |
| 7 | МСУ03.607 | Ось | |
| 8 | 12.02 | Шайба | |
| 9 | 3,2х20 | Шплинт | |
| 10 | МСУ03.502 | Ворошитель | |
| 11 | НЕН43.029А | Втулка | |
| 12 | МСУ03.106 | Корпус подшипника | |
| 13 | М8 | Гайка | |
| 14 | 8.85Г | Шайба | |
| 15 | МСУ03.070 | Шнек | |
| 16 | 2-8х7х71 | Шпонка | |
| 17 | М8х20 | Болт | |
| 18 | Н027.203 | Полукорпус подшипника | |
| 19 | 1580206 | Подшипник | |
| 20 | МСУ03.804 | Кольцо | |
| 21 | МСУ03.100 | Звездочка | |
| 22 | МСУ03.433 | Колебатель | |
| 23 | МСУ06.606 | Пружина | |
| 25 | 2-8х7х56 | Шпонка | |
| 26 | МСУ03.080 | Ротор | |
| 27 | ОВБ6335-01 | Винт | |
| 28 | МСУ03.102 | Шкив | |
| 29 | Н026.085 | Корпус подшипника | |
| 30 | 11206 | Подшипник | |
| 31 | 1.2-30х52-1 | Манжета | |
| 32 | М8х50 | Болт | |
| 33 | Н026.163 | Корпус подшипника | |
| 34 | 1.2.УХЛI | Масленка | |
| 35 | Н026.226 | Крышка подшипника | |
| 36 | Н026.504 | Кольцо распорное | |
| 37 | М10х20 | Болт | |
| 38 | МСУ03.494 | Крышка | |
| 39 | МСУ03.014 | Прокладка | |
| 41 | М10 | Гайка | |
| 80 | 10.65Г | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
