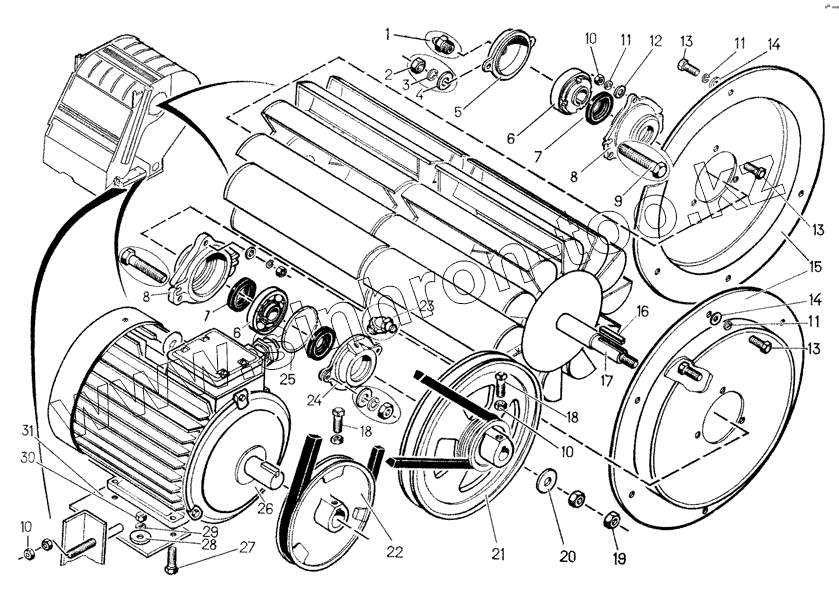

Каталог запасных частей к технике: Воронежсельмаш МПО-50. МПО 50.04.000 Воздушная часть
1
2
3
4
5
6
6
7
7
8
8
9
10
10
10
11
11
11
12
13
13
13
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1.3 УХЛ 1 | Масленка | |
| 2 | М8 | Гайка | |
| 3 | 8.65Г | Шайба | |
| 4 | 8.02 | Шайба | |
| 5 | Н026.227 | Крышка подшипника | |
| 6 | 11207 | Подшипник | |
| 7 | 1.2-35х58-1 | Манжета | |
| 8 | Н026.087 | Корпус подшипника | |
| 9 | М8х40 | Болт | |
| 10 | М10 | Гайка | |
| 11 | 10.65Г | Шайба | |
| 12 | 10.02 | Шайба | |
| 13 | М10х30 | Болт | |
| 14 | 10.02 ГОСТ 6958-8 | Шайба | |
| 15 | МПО 50.04.403 | Фланец | |
| 16 | 2-10х8х63 | Шпонка | |
| 17 | МПО 50.04.080 | Вентилятор | |
| 18 | ОВБ 6335-01 | Винт | |
| 19 | М16 | Гайка | |
| 20 | 16х3.02 ГОСТ 6958-78 | Шайба | |
| 21 | МПО 50.04.102 | Шкив | |
| 22 | МПО 50.04.101 | Шкив | |
| 23 | 2.3.45 УХЛ 1 | Масленка | |
| 24 | Н026.164 | Крышка подшипника | |
| 25 | Н026.505 | Кольцо распорное | |
| 26 | АИР 132М6УЗ | Двигатель | |
| 27 | М12х40 | Болт | |
| 28 | 12.02 ГОСТ 6958-78 | Шайба | |
| 29 | 12.65Г | Шайба | |
| 30 | М12 | Гайка | |
| 31 | МПО 50.04.010 | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
