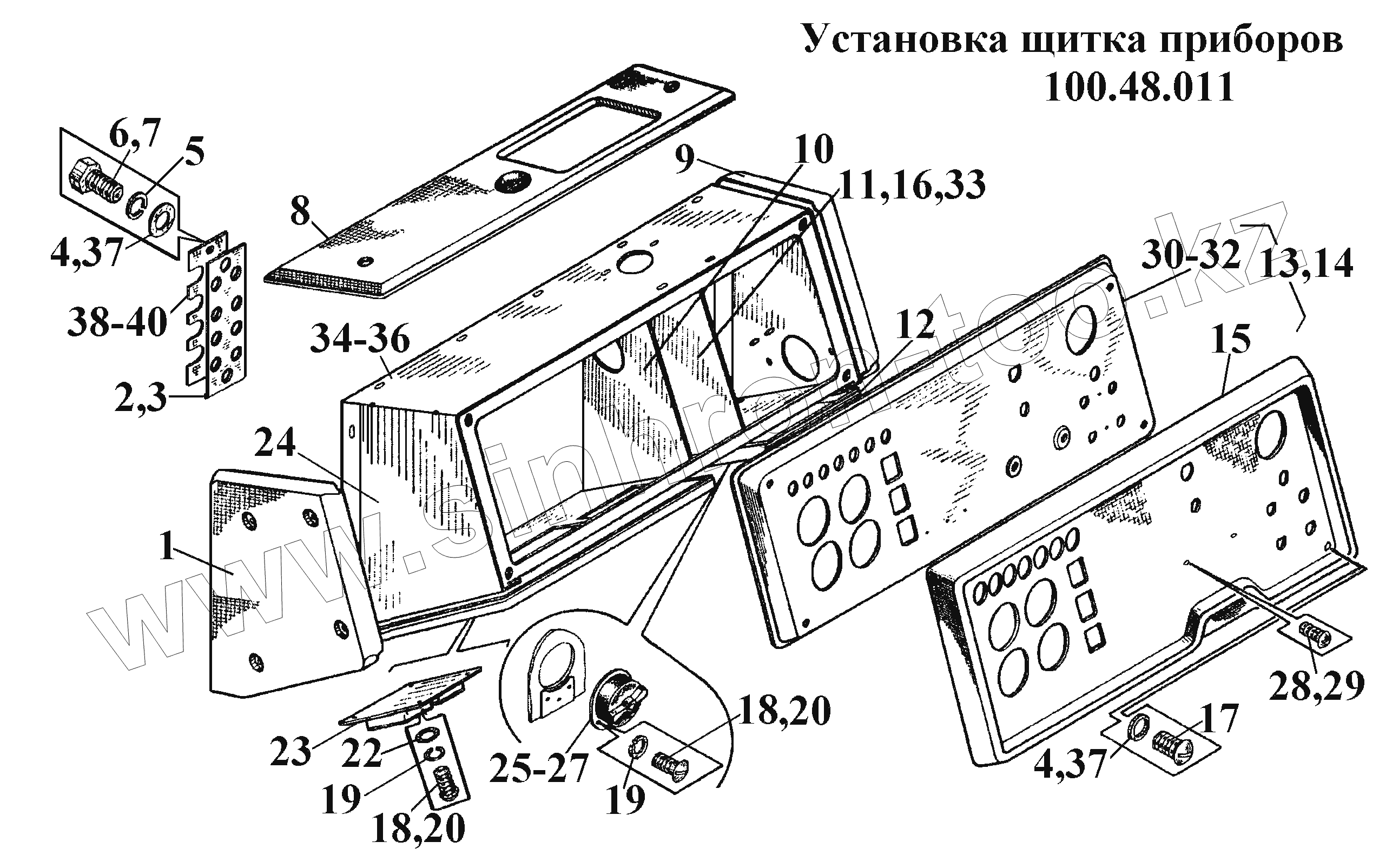

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Установка щитка приборов 100.48.011

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
22
23
24
25
27
28
29
30
32
33
34
36
37
37
38
40
Позиция на иллюстрации Заводской номер детали Название детали
180.48.023-10 180.48.023-10 Ограждение левое
180.48.023-20 180.48.023-20 Ограждение левое
С5.01.08кп.0215 С5.01.08кп.0215 Шайба
100.48.016-20 100.48.016-20 Щиток приборов в сборе
1 180.48.025 Облицовка левая
2 100.48.203 Прокладка
3 100.48.203-20 Прокладка
4 С8.01.10кп.013 Шайба
5 8.65Г.05 Шайба ГОСТ 6402-70
6 M8-6gx40.88.35.016 Болт
7 M8-6gx40.88.35.029 Болт
8 180.48.028 Облицовка верхняя
9 180.48.027 Облицовка правая
10 180.48.023 Ограждение левое
11 180.48.022 Ограждение правое
12 180.48.030 Облицовка нижняя
13 100.48.016 Щиток приборов в сборе
14 100.48.016-10 Щиток приборов в сборе
15 100.48.017 Основание панели
16 180.48.022-10 Ограждение правое
17 BM8-6gx16.109.40x Винт
18 BM6-6gx16.58.01 6 Винт
19 6.65Г.05 Шайба ГОСТ 6402-70
20 BM6-6gx16.58.029 Винт
22 С5.01.08кп.013 Шайба
23 180.48.019 Кронштейн
24 180.48.029 Облицовка нижняя
25 78.48.363 Выключатель массы
26 78.48.363-10 Выключатель массы
27 78.48.363-20 Выключатель массы
28 BM5-6gx12.58.016 Винт
29 BM5-6gx12.58.029 Винт
30 100.48.014 Основание панели
31 100.48.014-10 Основание панели
32 100.48.014-20 Основание панели
33 180.48.022-20 Ограждение правое
34 180.48.020 Опора
35 180.48.020-10 Опора
36 180.48.020-20 Опора
37 C8.01.10кп.0215 Шайба
38 180.48.162 Заглушка
39 180.48.162-10 Заглушка
40 180.48.162-20 Заглушка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
