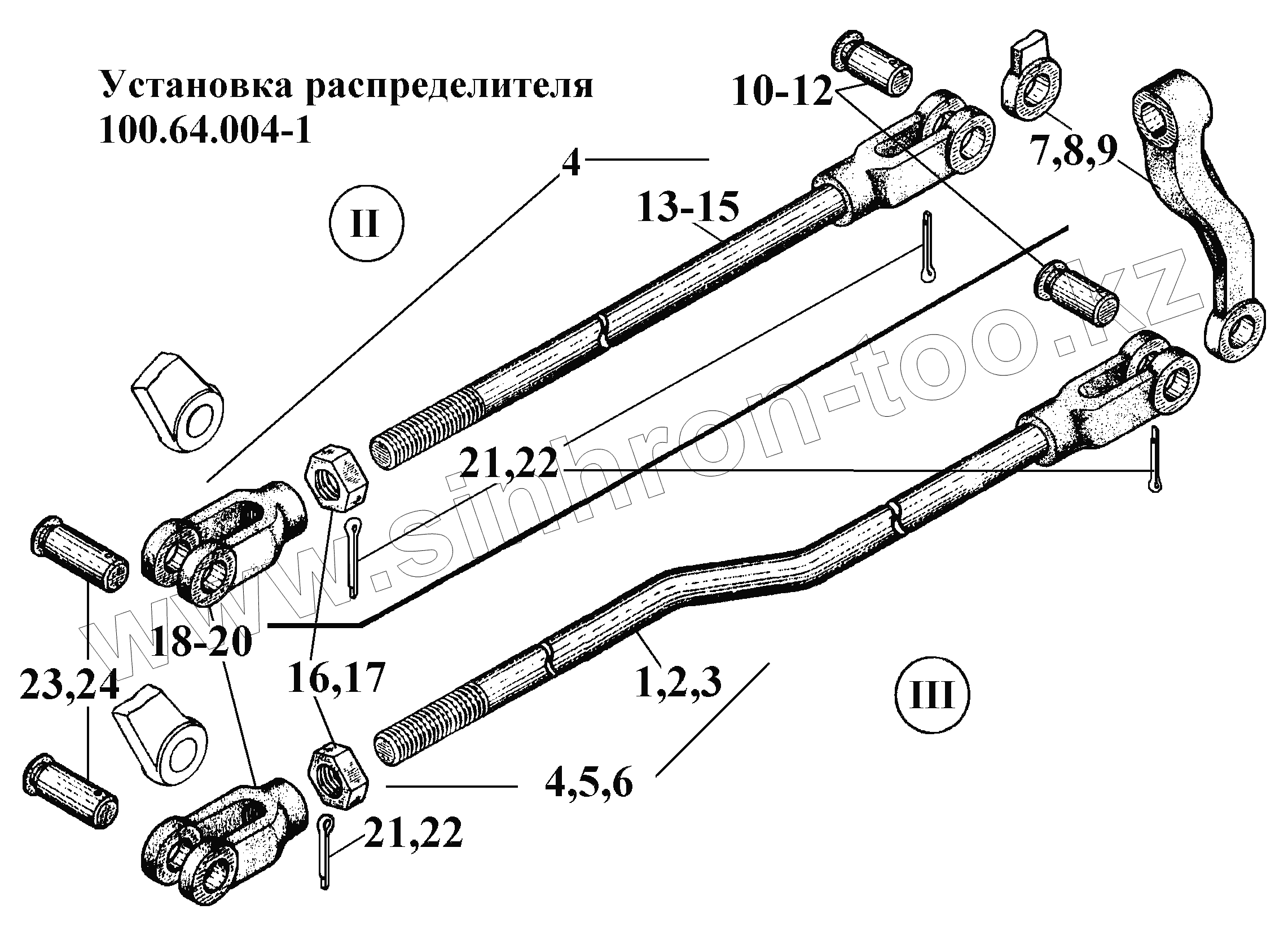

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Установка распределителя 100.64.004-1 (3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
12
13
15
16
17
18
20
21
21
22
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 100.64.071 Тяга левая
2 100.64.071-10 Тяга левая
3 100.64 071-20 Тяга левая
4 100.64.073 Тяга левая
5 100.64.073-10 Тяга левая
6 100.64.073-20 Тяга левая
7 100.64.103 Рычаг
8 100.64.103-10 Рычаг
9 100.64.103-20 Рычаг
10 77.38.228 Палец
11 77.38.228-10 Палец
12 77.38.228-20 Палец
13 100.64.072 Тяга средняя
14 100.64.072-10 Тяга средняя
15 100.64.072-20 Тяга средняя
16 М12х1,25-7Н.04.016 Гайка
17 М12х1,25-7Н.04.029 Гайка
18 88.40.370 Вилка
19 88.40.370-10 Вилка
20 88.40.370-20 Вилка
21 4x22.016 Шплинт
22 4x22.029 Шплинт
23 К.77.40.368 Палец
24 К77.40.368-20 Палец
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
