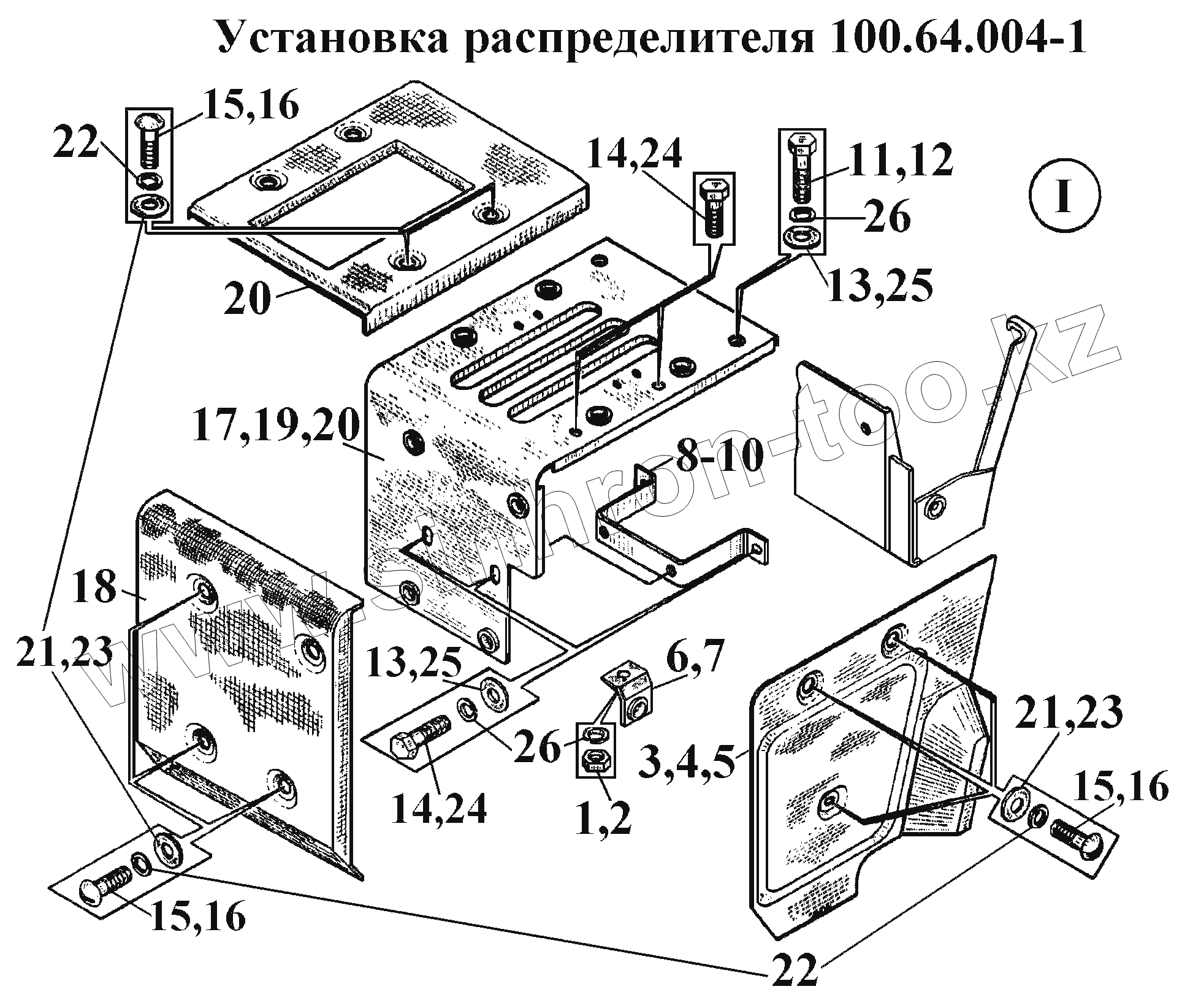

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Установка распределителя 100.64.004-1 (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
10
11
12
13
13
14
14
15
15
15
16
16
16
17
18
19
20
20
20
21
21
22
22
23
23
24
24
25
25
26
26
Позиция на иллюстрации Заводской номер детали Название детали
1 М8-6Н.6.016 Гайка ГОСТ 2524-70
2 М8-6Н.6.029 Гайка
3 100.64.138-1 Лист
4 100.64.138-10 Лист
5 100.64.138-20 Лист
6 100.64.060 Кронштейн
7 100.64.060-20 Кронштейн
8 100.64.082 Кронштейн
9 100.64.082-10 Кронштейн
10 100.64.082-20 Кронштейн
11 M8-6gx20.88.35.016 Болт
12 M8-6gx20.88.35.029 Болт
13 С8.01.10кп0215 Шайба
14 M8-6gx20.88.35.029 Болт
15 BM6-6gx25.58.016 Винт
16 BM6-6gx25.58.029 Винт
17 100.64.054-10 Каркас
18 100.64.139-1 Панель
19 100.64.054-1 Каркас
20 100.64.140-1 Панель
20 100.64.054-20 Каркас
21 C6.01.08кп.013 Шайба
22 6.65Г.05 Шайба ГОСТ 6402-70
23 С6.01.08кп.0215 Шайба
24 M8-6gx20.88.35.016 Болт
25 С8.01.10кп013 Шайба
26 8.65Г.05 Шайба ГОСТ 6402-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
