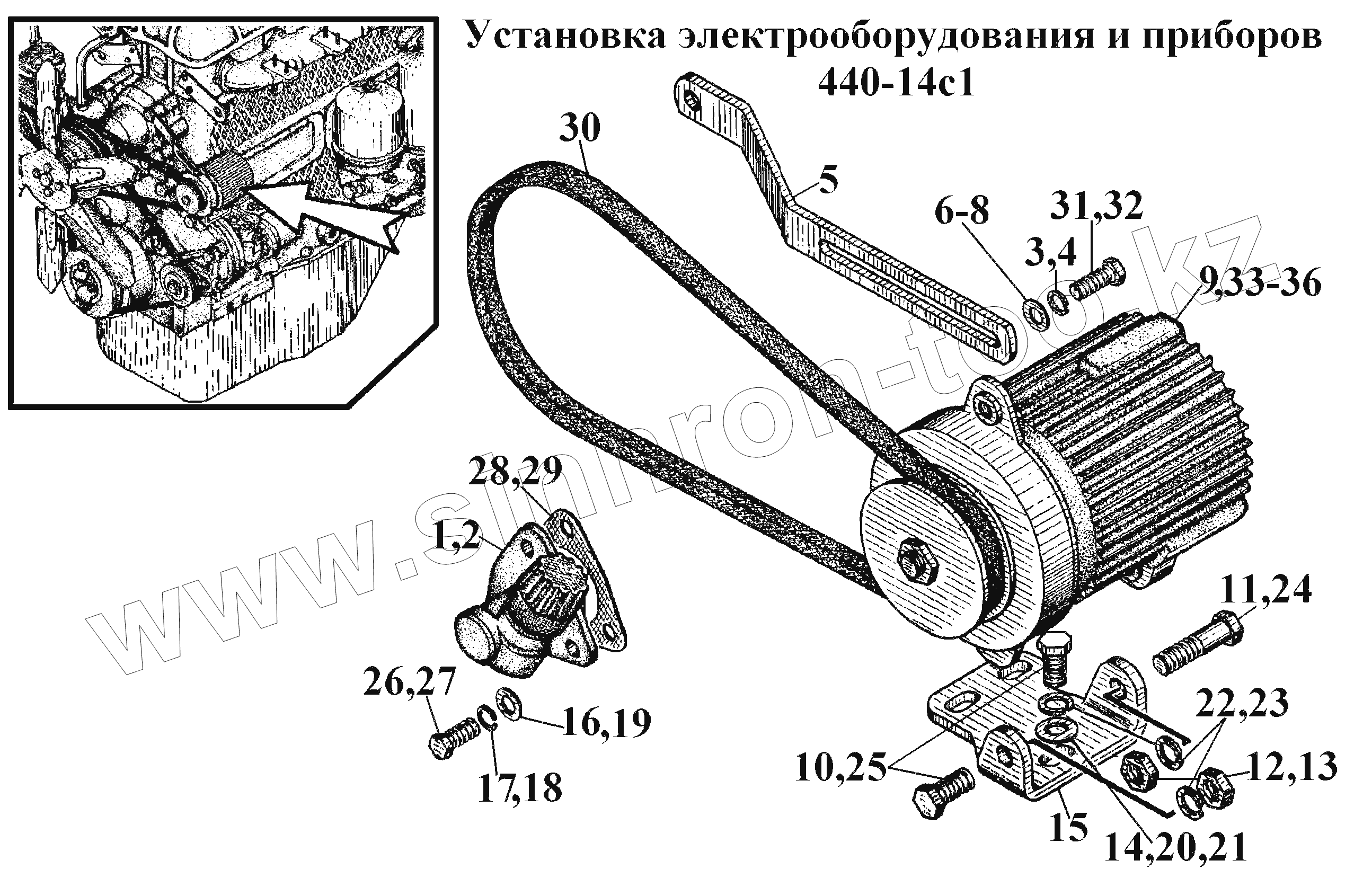

Позиция на иллюстрации
Заводской номер детали
Название детали
1
ПТ-3802010А-53
Привод тахоспидометра
2
ПТ-3802010А-50
Привод тахоспидометра
3
8.65Г.05
Шайба ГОСТ 6402-70
4
8.65Г.016
Шайба
5
01М-1409
Натяжитсль
6
А8.01.08кп.05
Шайба
7
А8.01.08кп.011
Шайба
8
А8.01.08кп.016
Шайба
9
963.3701
Генератор
10
M10-6gx25.88.35.013
Болт
11
M10-6gx45.88-35.013
Болт
12
М10-6Н.6.016
Гайка ГОСТ 2524-70
13
M10-6H. 6.013
Гайка
14
А10х2.01.08кп.05
Шайба
15
01MC-1406
Кронштейн генератора
16
А6х1,2.01.08кп.011
Шайба
17
6-65Г.05
Шайба
18
6.65Г.016
Шайба
19
А6х1,2.01.08кп.016
Шайба
20
А10х2.01.08кп.О11
Шайба
21
А10х2.01.08кп.016
Шайба
22
10.65Г.05
Шайба ГОСТ 6402-70
23
10.65Г.016
Шайба
24
M10-6gx45.88 35.016
Болт
25
M10-6gx25.88.35.016
Болт
26
M6-6gx20.88.35.013
Болт
27
M6-6gx20.88.35.016
Болт
28
01-1407
Прокладка
29
01-1407-00.20
Прокладка
30
1-8,5x8-933
Ремень
31
M8-6gx25.88.15.013
Болт
32
M8-6gx25.88.35.016
Болт
33
9636.3701
Генератор
34
9637.3701
Генератор
36
Г9617.3701-1
Генератор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
