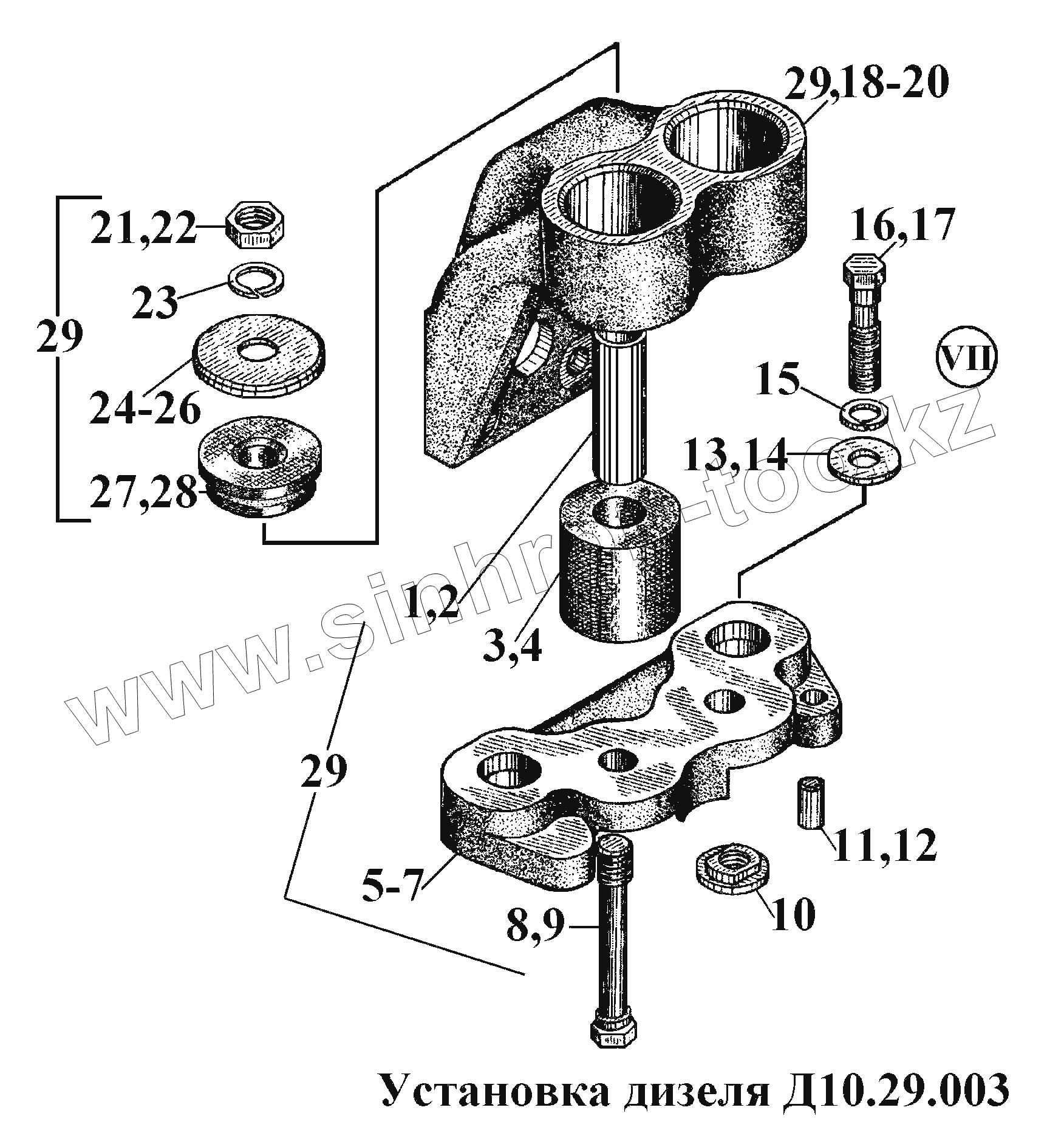

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Установка дизеля Д10.29.003 (6)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
20
21
22
23
24
26
27
28
29
29
29
Позиция на иллюстрации Заводской номер детали Название детали
100.29.021-20 100.29.021-20 Подвеска задняя
100.29.021-10 100.29.021-10 Подвеска задняя
1 77.29.663-20 Втулка амортизатора
2 77.29.663 Втулка амортизатора
3 77.29.661-20 Амортизатор нижний
4 77.29.661 Амортизатор нижний
5 100.29.109-20 Опора задняя
6 100.29.109-10 Опора задняя
7 100.29.109 Опора задняя
8 77.29.605-20 Болт кронштейна заднего
9 77.29.605 Болт заднего кронштейна
10 85.29.202 Втулка резьбовая
11 77.29. 108Р Штифт
12 77.29.108 Штифт
13 77.29.310-1-20 Шайба специальная
14 77.29.310-1 Шайба специальная
15 18Т.65Г.05 Шайба ГОСТ 6402-70
16 77.29.611 Болт задней опоры
17 77.29.611-20 Болт
18 77.29.088 Кронштейн задний
19 77.29.088-10 Кронштейн задний
20 77.29.088-20 Кронштейн задний
21 М14х1,5.6.016 Гайка ГОСТ 5915-70
22 М14х1,5.6.029 Гайка
23 14Т.65Г.05 Шайба ГОСТ 6402-70
24 77.29.606 Чашка защитная
25 77.29.606-10 Чашка защитная
26 77.29.606-20 Чашка защитная
27 77.29.662 Амортизатор верхний
28 77.29.662-20 Амортизатор верхний
29 100.29.021 Подвеска задняя
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
