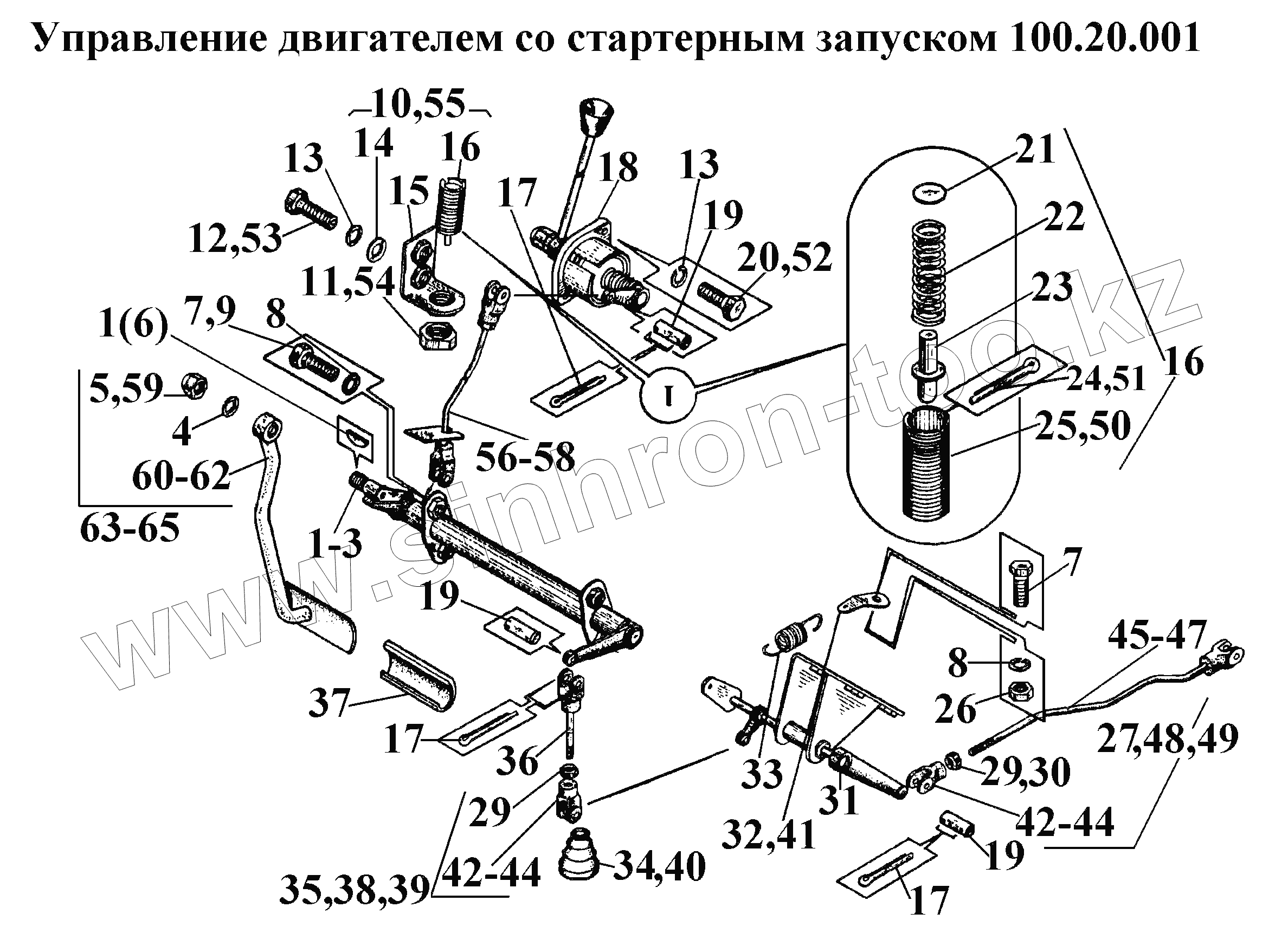

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Управление двигателем со стартерным запуском 100.20.001
1
1
3
4
5
6
7
7
8
8
9
10
11
12
13
13
14
15
16
16
17
17
17
18
19
19
19
20
21
22
23
24
25
26
27
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
44
44
45
47
48
49
50
51
52
53
54
55
56
58
59
60
62
63
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54.20.405-1-20 | 54.20.405-1-20 | Палец | |
| 180.20.022-10 | 180.20.022-10 | Муфта управления | |
| 100.20.023-20 | 100.20.023-20 | Кронштейн с рычагами | |
| 100.20.023-10 | 100.20.023-10 | Кронштейн с рычагами | |
| 180.20.022-20 | 180.20.022-20 | Муфта управления | |
| С8.01.10кп.0215 | С8.01.10кп.0215 | Шайба | |
| 180.20.020-20 | 180.20.020-20 | Тяга вертикальная | |
| 3,2x18.029 | 3,2x18.029 | Шплинт | |
| 162.20.314-20 | 162.20.314-20 | Пружина | |
| М10-6Н.6.029 | М10-6Н.6.029 | Гайка | |
| 180.20.028-20 | 180.20.028-20 | Кронштейн с бонками | |
| 180.20.030-20 | 180.20.030-20 | Ограничитель | |
| 1 | 100.20.027-10 | Кронштейн педали | |
| 2 | 100.20.027 | Кронштейн педали | |
| 3 | 100.20.027-20 | Кронштейн педали | |
| 4 | 12.65Г.05 | Шайба ГОСТ 6402-70 | |
| 5 | 100.20.105 | Гайка колпачковая | |
| 6 | 4x6,5 | Шпонка | |
| 7 | M10-6gx20.88.35.016 | Болт | |
| 8 | 10.65Г.05 | Шайба ГОСТ 6402-70 | |
| 9 | M10-6gx20.88.35.029 | Болт | |
| 10 | 180.20.029 | Кронштейн с ограничителем | |
| 11 | М24х2-7Н.05.016 | Гайка | |
| 12 | M8x6gx25.88.35.016 | Болт | |
| 13 | 8.65Г.05 | Шайба ГОСТ 6402-70 | |
| 14 | С8.01.10кп.013 | Шайба | |
| 15 | 180.20.028 | Кронштейн с бонками | |
| 16 | 180.20.030 | Ограничитель | |
| 17 | 3,2x18.016 | Шплинт | |
| 18 | 180.20.022 | Муфта управления | |
| 19 | 54.20.405-1 | Палец | |
| 20 | M8-6gx12.88.35.016 | Болт | |
| 21 | 180.20.132 | Дно | |
| 22 | 180.20.135 | Пружина | |
| 23 | 180.20.133 | Упор | |
| 24 | 3,2x28.016 | Шплинт | |
| 25 | 180.20.134 | Корпус | |
| 26 | М10-6Н.6.016 | Гайка ГОСТ 2524-70 | |
| 27 | 100.20.013 | Тяга топливного насоса | |
| 29 | М8.6Н.6.016 | Гайка | |
| 30 | М8.6Н.6.029 | Гайка | |
| 31 | 100.20.023 | Кронштейн с рычагами | |
| 32 | 180.20.130 | Кронштейн пружины | |
| 33 | 162.20.314 | Пружина | |
| 34 | 180.20.127 | Чехол | |
| 35 | 180.20.035 | Тяга вертикальная | |
| 36 | 180.20.020 | Тяга вертикальная | |
| 37 | А13.33.002-В | Чехол | |
| 38 | 180.20.035-10 | Тяга вертикальная | |
| 39 | 180.20.035-20 | Тяга вертикальная | |
| 40 | 180.20.127-20 | Чехол | |
| 41 | 180.20.130-20 | Кронштейн пружины | |
| 42 | 77.20.111А | Вилка | |
| 43 | 77.20.111А-10 | Вилка | |
| 44 | 77.20.111А-20 | Вилка | |
| 45 | 100.20.012 | Тяга топливного насоса | |
| 46 | 100.20.012-10 | Тяга топливного насоса | |
| 47 | 100.20.012-20 | Тяга топливного насоса | |
| 48 | 100.20.013-10 | Тяга топливного насоса | |
| 49 | 100.20.013-20 | Тяга топливного насоса | |
| 50 | 180.20.134-20 | Корпус | |
| 51 | 3,2x28.029 | Шплинт | |
| 52 | M8-6gx12.88.35.029 | Болт | |
| 53 | M8x6gx25.88.35.029 | Болт | |
| 54 | М24х2-7Н.05.029 | Гайка | |
| 55 | 180.20.029-20 | Кронштейн с ограничителем | |
| 56 | 180.20.034 | Тяга | |
| 57 | 180.20.034-10 | Тяга | |
| 58 | 180.20.034-20 | Тяга | |
| 59 | 100.20.105-20 | Гайка колпачковая | |
| 60 | 100.20.018 | Педаль управления | |
| 61 | 100.20.018-10 | Педаль управления | |
| 62 | 100.20.018-20 | Педаль управления | |
| 63 | 100.20.032 | Кронштейн педали | |
| 64 | 100.20.032-10 | Кронштейн педали | |
| 65 | 100.20.032-20 | Кронштейн педали |
