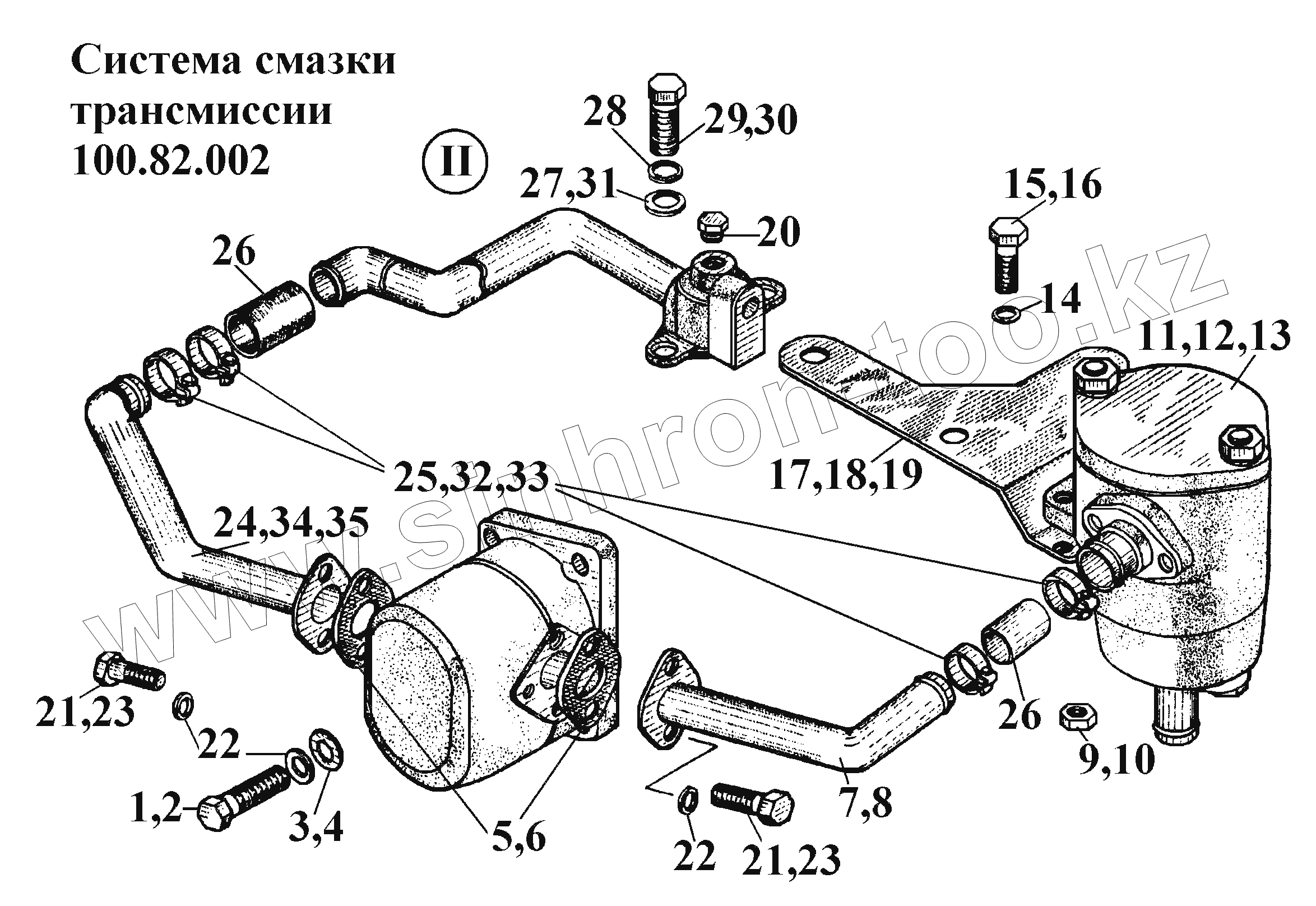

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Система смазки трансмиссии 100.82.002 (3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
25
26
26
27
28
29
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 M8-6gx30.88.35.016 Болт
2 M8-6gx30.88.35.029 Болт
3 С8.01.10кп.013 Шайба
4 С8.01.10кп.0215 Шайба
5 162.82.172 Прокладка
6 162.82.172-20 Прокладка
7 100.82.017-01 Патрубок
8 100.82.017-21 Патрубок
9 М12-6Н.6.016 Гайка ГОСТ 2524-70
10 М12-6Н.6.029 Гайка
11 100.82.015 Фильтр
12 100.82.015-10 Фильтр
13 100.82.015-20 Фильтр
14 12.65Г.05 Шайба ГОСТ 6402-70
15 M12-6gx35.88.35.016 Болт
16 M12-6gx35.88.35.029 Болт
17 100.82.108 Кронштейн
18 100.82.108-10 Кронштейн
19 100.82.108-20 Кронштейн
20 кг 1/8 20.029 Пробка
21 M8-6gx20.88.35.029 Болт
22 8.65Г.05 Шайба ГОСТ 6402-70
23 M8-6gx20.88.35.016 Болт
24 100.82.026 Трубка с фланцем
25 77.06.011-1 Хомут стяжной
26 78.76.224 Шланг
27 С10.01.10КП.013 Шайба
28 10.65Г.05 Шайба ГОСТ 6402-70
29 M10-6gx30.88.35.016 Болт
30 M10-6gx30.88.35.029 Болт
31 С10.01.10КП.0215 Шайба
32 77.06.011-10 Хомутик
33 77.06.011-20 Хомут стяжной
34 100.82.026-10 Трубка с фланцем
35 100.82.026-20 Трубка с фланцем
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
