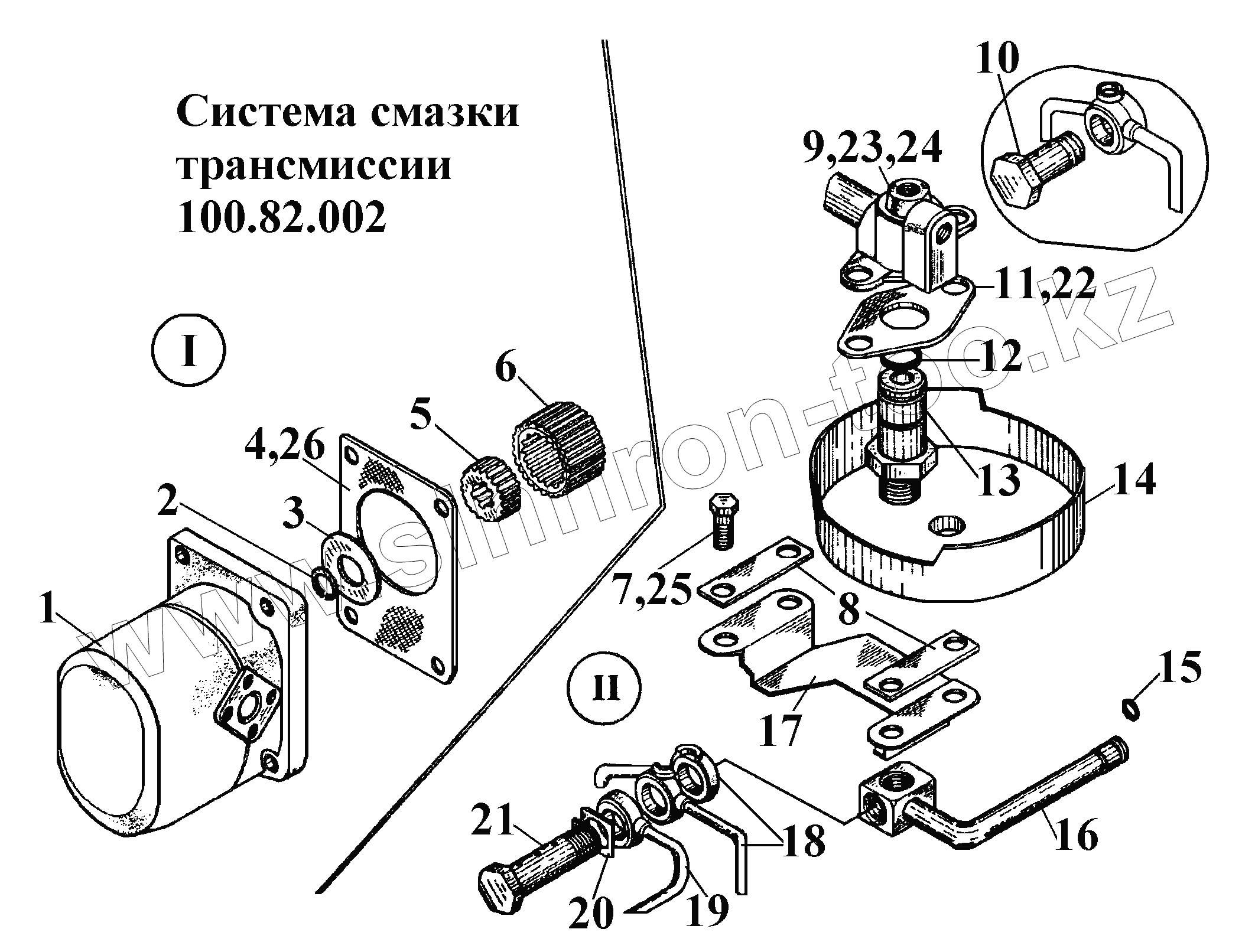

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Система смазки трансмиссии 100.82.002 (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 НШ 10-3 Насос шестеренчатый
2 162.82.192 Кольцо
3 162.19.190 Шайба
4 162.19.131 Прокладка
5 162.19.175-1 Втулка
6 162.19.176 Муфта
7 M8-6gx12.88.35.016 Болт
8 112.82.161 Пластина запорная
9 100.82.025 Труба подводящая
10 100.82.102 Болт угольника
11 112.82.120 Прокладка
12 017-021-25-2-2 Кольцо уплотнительное
13 162.82.147 Патрубок верхний
14 112.82.017 Копильник
15 010-013-19-2-2 Кольцо
16 162.82.034 Распределитель
17 162.82.148 Кронштейн
18 162.82.032 Трубка средняя
19 162.82.033 Трубка задняя
20 162.82.146 Шайба стопорная
21 162.82.145 Болт угольника
22 112.82.120-20 Прокладка
23 100.82.025-10 Труба подводящая
24 100.82.025-20 Труба подводящая
25 M8-6gx12.88.35.029 Болт
26 162.19.131-20 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
