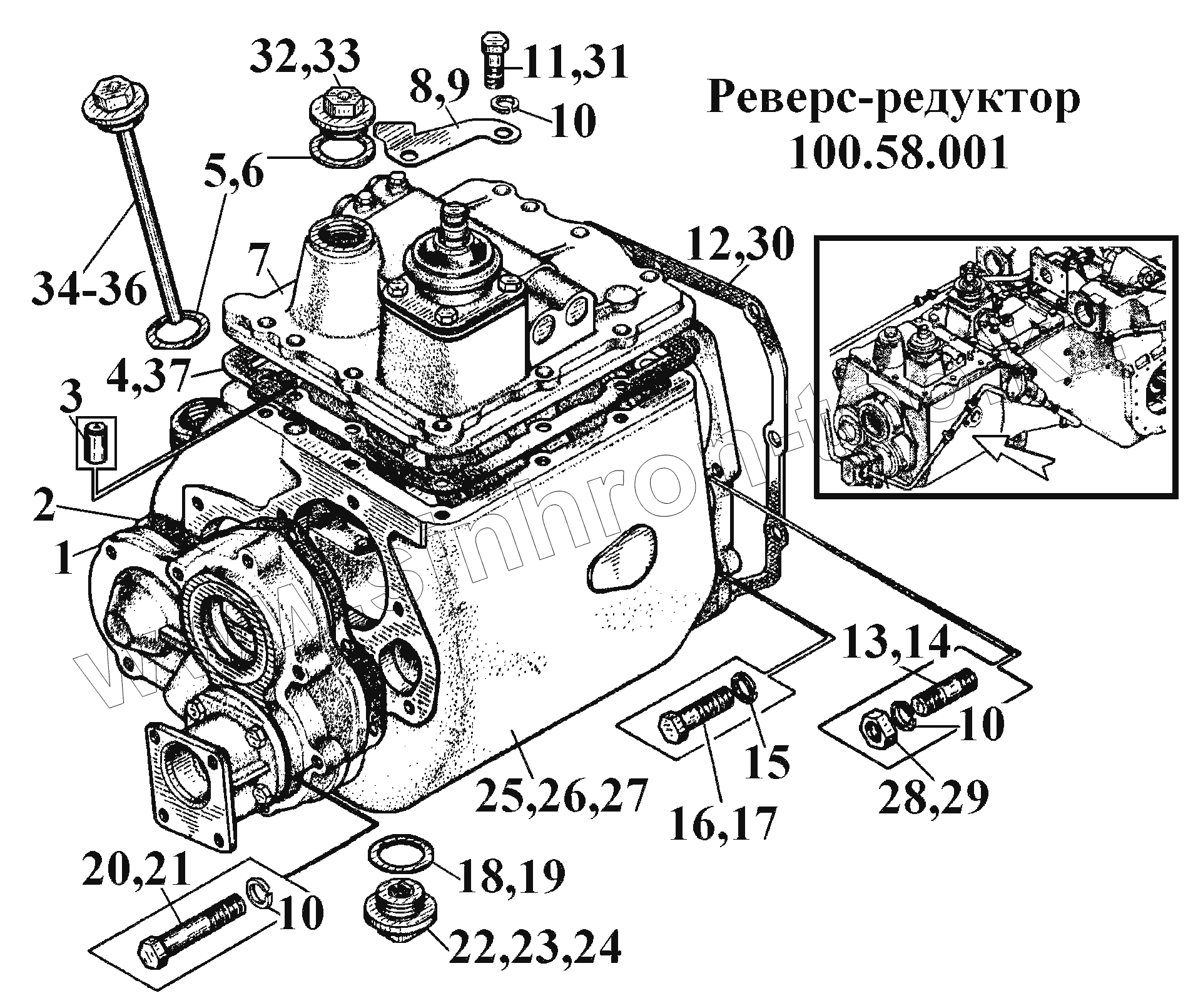

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Реверс-редуктор 100.58.001 (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
100.52.038-20 100.52.038-20 Крышка передняя
100.52.225-20 100.52.225-20 Прокладка
100.52.032-20 100.52.032-20 Крышка верхняя
100.52.116-20 100.52.116-20 Упор
100.52.038-10 100.52.038-10 Крышка передняя
100.52.032-10 100.52.032-10 Крышка верхняя
1 100.52.038 Крышка передняя
2 100.52.225 Прокладка
3 77.38.287 Штифт
4 77.52.230 Прокладка
5 77.38.203 Прокладка пробки
6 77.38.203-20 Прокладка
7 100.52-011 Крышка верхняя
8 100.52.116-10 Упор
9 100.52.116 Упор
10 10.65Г.05 Шайба ГОСТ 6402-70
11 M10.gx40.88.35.016 Болт
12 77.55.190 Прокладка корпуса увеличителя крутящего момента
13 2M10-6gx28.66.016 Шпилька
14 2M10-6gx28.66.029 Шпилька
15 12.65Г.05 Шайба ГОСТ 6402-70
16 M12.6gx45.88.35.016 Болт
17 M12.6gx45.88.35.029 Болт
18 77.37.203 Прокладка пробки
19 77.37.203-20 Прокладка
20 M10.6gx65.88.35.016 Болт
21 M10.6gx.65.88.35.029 Болт
22 77.37.019A Пробка с магнитом
23 77.37.019A-10 Пробка с магнитом
24 77.37.019A-20 Пробка с магнитом
25 77.58.110-01 Корпус
26 77.58.110-01-10 Корпус
27 77.58.110-01-20 Корпус
28 M10-6H.6.016 Гайка
29 М10-6Н.6.029 Гайка
30 77.55.190-20 Прокладка
31 M10.gx40.88.35.029 Болт
32 100.52.033 Сапун
33 100,52.033-20 Сапун
34 100.52.040 Маслоизмеритель
35 100.52.040-10 Маслоизмеритель
36 100.52.040-20 Маслоизмеритель
37 77.52.230-20 Прокладка
