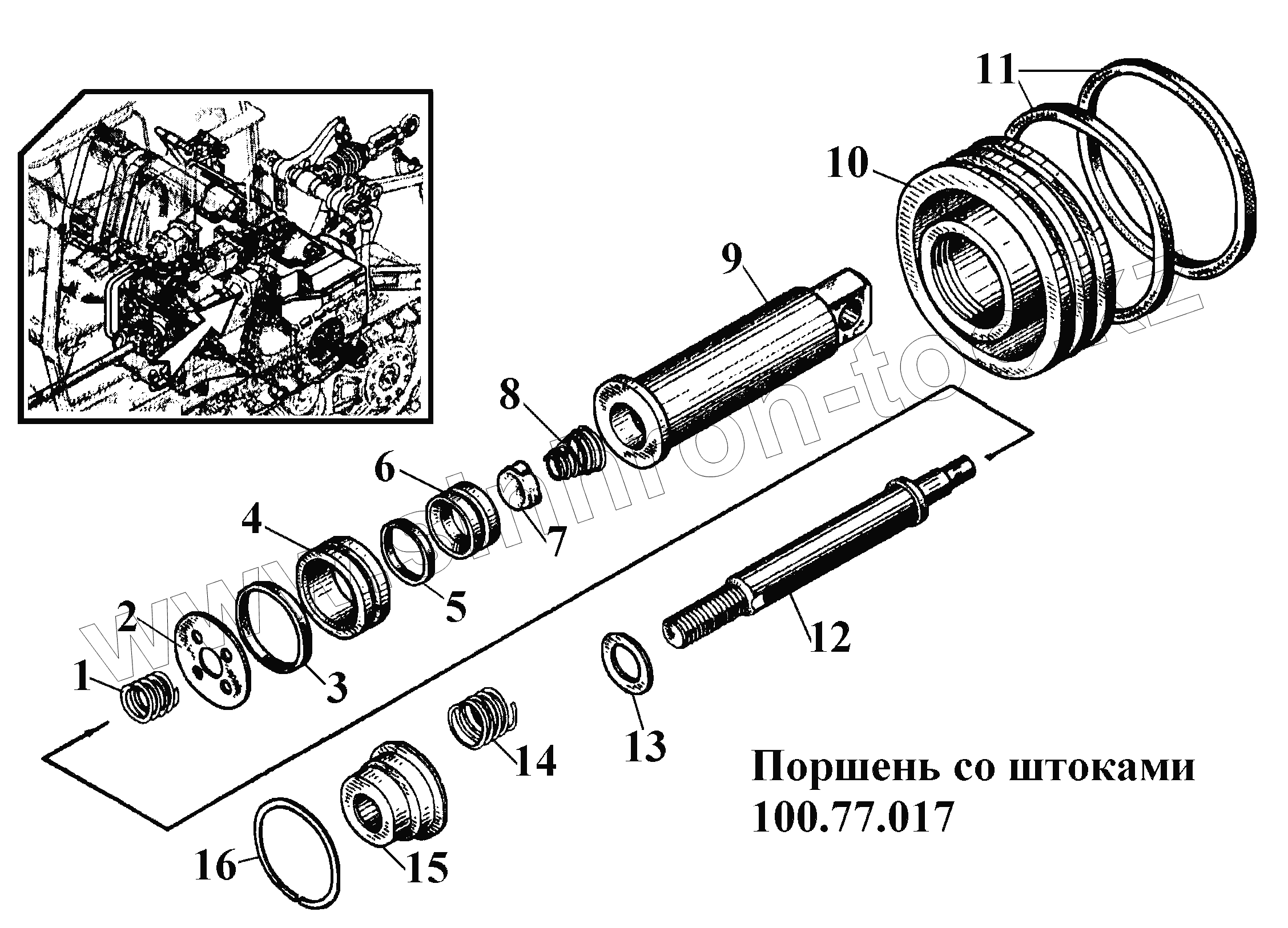

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Поршень со штоками 100.77.017

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 Пружина Пружина
2 100.77.108 Шайба
3 035-040-30-2-3 Кольцо
4 100.77.106 Втулка
5 022-027-30-2-3 Кольцо
6 100.77.105 Поршень
7 100.77.015 Клапан
8 127-3514238 Пружина
9 100.77.101 Шток
10 100.77.103 Поршень
11 090-100-58-2-3 Кольцо
12 100.77.016 Шток
13 100.77.117 Шайба
14 125.20.144-2 Пружина
15 100.77.107 Стакан
16 45 КУВ
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
