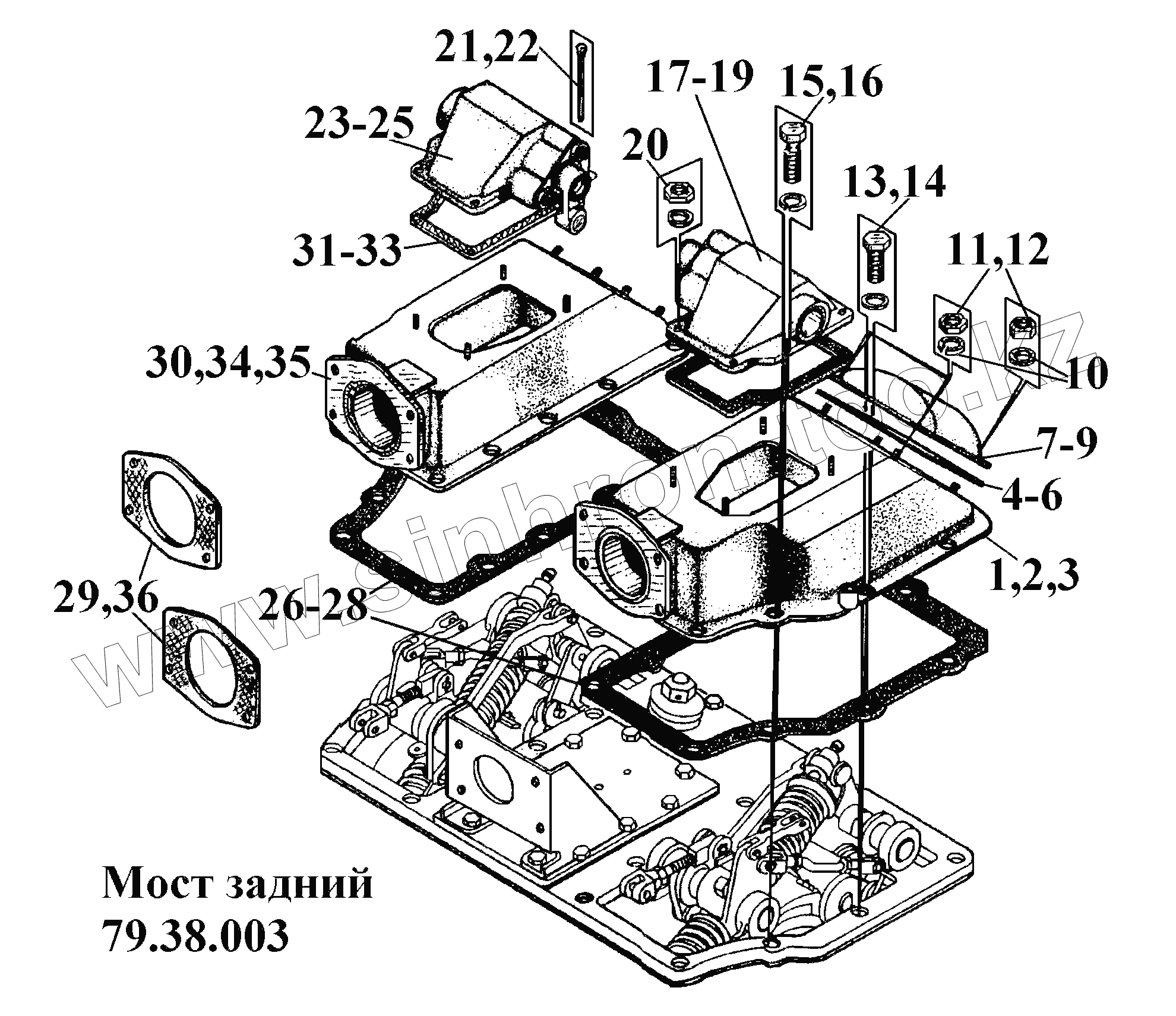

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Мост задний 79.38.003 (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
6
7
9
10
11
12
13
14
15
16
17
19
20
21
22
23
25
26
28
29
30
31
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 79.38.048 Коробка управления левая
2 79.38.048-10 Коробка управления левая
3 79.38.048-20 Коробка управления левая
4 77.38.213Б Прокладка
5 77.38.213Б-10 Прокладка крышки наклонного люка
6 77.38.213Б-20 Прокладка крышки наклонного люка
7 77.38.206А Крышка наклонного люка
8 77.38.206А-10 Крышка наклонного люка
9 77.38.206А-20 Крышка наклонного люка
10 8.65Г.05 Шайба ГОСТ 6402-70
11 M8-6H.6.016 Гайка
12 M8-6H.6.029 Гайка
13 M12-6gx30.88.35.016 Болт
14 M12-6gx30.88.35.029 Болт
15 M12-6gx60.88.35.016 Болт
16 M12-6gx60.88.35.029 Болт
17 79.38.054 Крышка левая
18 79.38.054-10 Крышка левая
19 79.38.054-20 Крышка левая
20 М10-6Н.6.016 Гайка ГОСТ 2524-70
21 4x40.016 Шплинт
22 4x40.029 Шплинт
23 79.38.055 Крышка правая
24 79.38.055-10 Крышка правая
25 79.38.055-20 Крышка правая
26 162.38.106-10 Пластина запорная
27 162.38.106-20 Пластина запорная
28 162.38.106 Пластина запорная
29 79.38.443 Прокладка
30 79.38.049 Коробка управления правая
31 79.38.422 Прокладка
32 79.38.422-10 Прокладка
33 79.38.422-20 Прокладка
34 79.38.049-10 Коробка управления правая
35 79.38.049-20 Коробка управления правая
36 79.38.443-20 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
