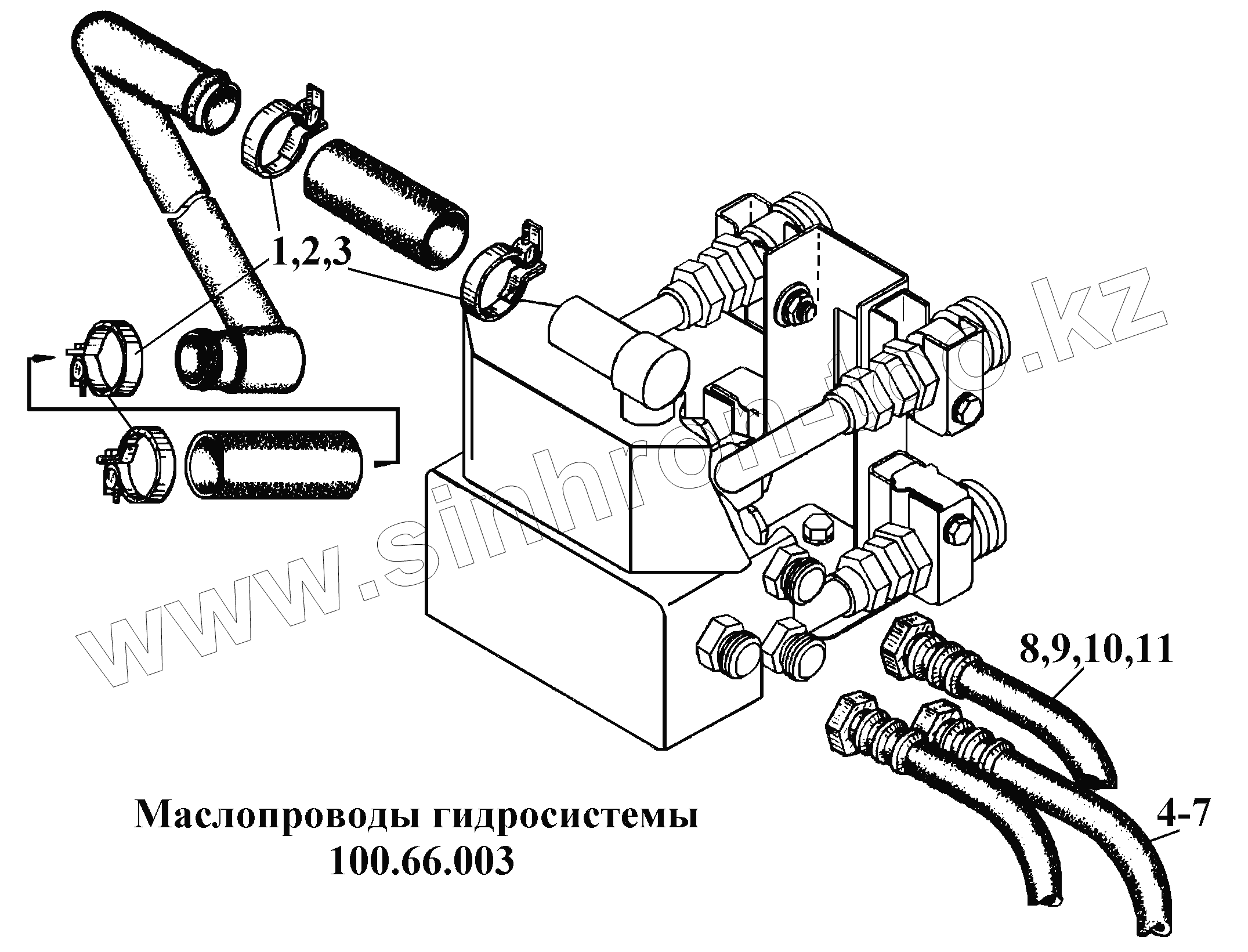

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Маслопроводы гидросистемы 100.66.003 (4)

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано ВТ-100Д (2015) ДТ-75 ДТ-75В, ДТ-75БВ, ДТ75Н ДТ-75М (1996) ДТ-75МВ (2002) ДТ-75Н (1987)

Схема > Не выбрано Трактор Д10.00.001 (1) Трактор Д10.00.001 (2) Трактор Д10.00.001 (3) Рама трактора 100.30.002-1 Установка радиаторов Д10.13.001 (1) Установка радиаторов Д10.13.001 (2) Установка радиаторов Д10.13.001 (3) Установка радиаторов Д10.13.001 (4) Установка радиаторов Д10.13.001 (5) Установка радиаторов Д10.13.001 (6) Блок радиаторов Д10.13.010 Блок радиаторов 82У.1301.000 Установка дизеля Д10.29.003 (1) Установка дизеля Д10.29.003 (2) Установка дизеля Д10.29.003 (3) Установка дизеля Д10.29.003 (4) Установка дизеля Д10.29.003 (5) Установка дизеля Д10.29.003 (6) Общий вид Дизель Д442-24-00с1, 442-24-00с1.10, 442-24-00с1.20 (1) Дизель Д442-24-00с1, 442-24-00с1.10, 442-24-00с1.20 (2) Дизель 442-24-00с1, 442-24-00с1.10, 442-24-00с1.20 (3) Блок картер 442-01с1 (1) Блок картер 442-01с1 (2) Блок картер 442-01с1 (3) Блок картер 442-01с1 (4) Картер маховика 41-01с3-11,41с3-11.10,41с3-11.20 Картер шестерен с крышкой 442-02с1 Поршень с шатуном 463-03с1 Вал коленчатый 445-04с1-30, 445-04с1-20.20 Маховик 6Т-04с2-10,6Т3-04с-2-10.20 Механизм распределения 41-05с1 Ось толкателей 41-05с3 Передаточный механизм газораспределения 41-06с6, 41-06с6-00.10 Колпак головки цилиндров 440-06с7, 440-06с7.10, 440-06с7.20 Головка с коллекторами и термостатом 442-24-00с2, 442-24-00с2.10, 442-24-00с2.20 Головка цилиндров с клапанами 440-06с9-01-10 Головка цилиндров 440-06с2-01-10 Коллектор впускной 440-06с13-03, 440-06с13-03.10, 440-06с13-03.20 Коллектор выпускной 440-07с2-10,440-07с2-10.10,440-07с2-10.20 Труба водяная 41-06с15-11 Крышка картера нижняя 41-08с1-11,41-08с1-11.10,41-08с1-11.20 Насос масляный с трубами МН41-09с1, МН41-09с1.10 Насос масляный 11ТА-09с2-10 Центрифуга с разборным масляным фильтром 01-10с1-02 Насос шестеренный с приводом Установка воздухоочистителя 442-24-12с1 Система двигателя топливная Фильтр грубой очистки топлива (ФГ-25) 41-60с1 Фильтр тонкой очистки ФТ-80 с топливопроводами Фильтр тонкой очистки топлива ФТ-80 Насос топливный АТНМ 4100 с регулятором Насос топливный (1) Насос топливный (2) Вал кулачковый 41-16с6-41,41-16с6-1.20 Толкатель плунжера 80.16.013-2 Головка топливного насоса Плунжерная пара 461-16с15 Насос топливоподкачивающий 16-с30-8А-03, 16-с30-8А-03.20 егулятор 442-17с1-01,442-17с1-01.20 Валик регулятора 41-А17с9-1А Вилка регулятора с тягой Клапан электромагнитный топливный 460-22с1 Форсунка Система турбонаддува Насос водяной и вентилятор 442-22-13с1-2 Насос водяной 442-13с3-2Г Ролик натяжной 01М-13-13с11, 01М-13с11.10, 01М-13с11.20 Пусковое устройство (1) Пусковое устройство (2) Управление двигателем с пусковым запуском Д10.20.001 Управление двигателем со стартерным запуском 100.20.001 Муфта управления 180.20.022 Управление запуском Д10.23.001 (1) Управление запуском Д.10.23.001 (2) Подогреватель ПЖБ-200В 100.26.001 (1) Подогреватель ПЖБ-200В 100.26.001 (2) Подогреватель ПЖБ-200В 100.26.001 (3) Установка компрессора Установка компрессора 442-25С1-60 (1) Установка компрессора 442-25С1-60 (2) Установка компрессора 442-25с1-61 Трансмиссия Корпус трансмиссии 100.38.014 Система смазки трансмиссии 100.82.002 (1) Система смазки трансмиссии 100.82.002 (2) Система смазки трансмиссии 100.82.002 (3) Система смазки трансмиссии 100.82.002 (4) Система смазки трансмиссии 100.82.003 Фильтр 100.82.015 Муфта сцепления (1) Муфта сцепления (2) Кожух с дисками Муфта выключения, крышка муфты сцепления Коробка передач 100.37.001 (1) Коробка передач 100.37.001 (2) Коробка передач 100.37.001 (3) Коробка передач 100.37.001 (4) Коробка передач 100.37.001 (5) Коробка передач 100.37.001 (6) Крышка 100.37.012 (1) Крышка 100.37.012 (2) Управление коробкой передач 100.43.006 Передача карданная 100.36.001 Вал карданный Е17.060 Ходоуменьшитель 100.52.001 (1) Ходоуменьшитель 100.52.001 (ведущий вал) Ходоуменьшитель 100.52.001 (2) Ходоуменьшитель 100.52.001 (3) Ходоуменьшитель 100.52.001 (4) Крышка верхняя 100.52.032 (1) Крышка верхняя 100.52.032 (2) Крышка верхняя передняя 100.52.038 Управление ходоуменьшителем и реверс-редуктором 100.53.002 (1) Управление ходоуменьшителем и реверс-редуктором 100.53.002 (2) Реверс-редуктор 100.58.001 (1) Реверс-редуктор 100.58.001 (2) Реверс-редуктор 100.58.001 (3) Реверс-редуктор 100.58.001 (4) Крышка верхняя 100.58.011 (реверс-редуктор 100.58.001) Управление трактором 100.40.001-02 (1) Управление трактором 100.40.001-02 (2) Управление трактором 100.40.001-02 (3) Управление трактором 100.40.001-02 (4) Управление трактором 100.40.001-02 (5) Управление трактором 100.40.001-02 (6) Обшивка 100.47.001 (1) Обшивка 100.47.001 (2) Обшивка 100.47.001 (3) Обшивка 100.47.001 (4) Обшивка 100.47.001 (5) Обшивка 100.47.001 (6) Обшивка 100.47.001 (7) Обшивка 100.47.001 (8) Капот 100.47.010 (1) Капот 100.47.010 (2) Капот 100.47.010 (3) Подъемник (1) Замок капота Кабина 180.45.001 (1) Кабина 180.45.001 (2) Кабина 180.45.001 (3) Кабина 180.45.001 (4) Дверь левая 180.45.040 Дверь правая 180.45.050 Пол 180.45.090-2 (1) Пол 180.45.090-2 (2) Крыша наружная 180.45.0163 Крыша внутренняя 180.45.0166 Крышка люка 180.45.0160-1 Вентилятор 180.57.085 Оборудование кабины 100.46.001 Обогрев кабины 100.46.011 Установка аккумуляторной батареи 180.48.017 Кронштейн 100.48.019 Панель 180.48.094 Сиденье подрессорное, опора сиденья, подушка Воздухоохладитель 180.57.003 Воздухоохладитель 180.57.002 (2) Воздухоохладитель 180.57.002 (3) Испарительный блок 180.57.049 Блок фильтров 180.57.050 Электрооборудование кабины 180.48.010 (1) Электрооборудование кабины 180.48.010 (2) Установка щитка приборов 100.48.011 Щиток приборов 100.48.015 Установка электрооборудования и приборов 440-14с1 Мост задний 79.38.003 (1) Мост задний 79.38.003 (2) Мост задний 79.38.003 (3) Мост задний 79.38.003 (4) Мост задний 79.38.003 (5) Уплотнение. Шестерня солнечная Лента остановочная с кронштейном 77.38.062 Лента 77.38.040-1 Лента планетарная с кронштейном 79.38.063 Лента 77.38.016-3 Механизм планетарный 100.38.011 Водило с сателлитами 162.38.015 Крышка правая 79.38.055 Пружина планетарная 79.38.059 Ролик поддерживающий 100.33.010 Установка колес ведущих 100.18.001 Передача конечная правая, левая (1) Передача конечная правая, левая (2) Передача конечная правая, левая (3) Передача конечная правая, левая (5) Передача конечная правая, левая (4) Установка направляющих колес 162.32.002 Колесо направляющее 162.32.021 Колесо направляющее 162.32.031 (1) Колесо направляющее 162.32.031 (2) Гидронатяжитель гусениц 85.32.036 Установка роликов поддерживающих 100.33.001 Амортизатор 85.32.016 Установка подножки 85.31.030 Установка подножки 100.31.030 Каретка подвески 100.31.010 (1) Каретка подвески 100.31.010 (2) Установка грузов Д10.93.002 Цепь гусеницы 100.34.011 Система пневматическая 180.77.002 (1) Система пневматическая 180.77.002 (2) Система пневматическая 180.77.002 (3) Пневмоусилитель 100.77.010 Поршень со штоками 100.77.017 Клапан автоматического выброса конденсата 100.77.030 Топливопроводы и арматура Д10.15.001 Вал отбора мощности. Вал ведущий 88.41.004 (1) Вал отбора мощности. Вал ведущий 88.41.004 (2) Управление ВОМ 100.71.002-01 Установка механизма уравновешивания 41-23с1-3 Кронштейн 100.40.020 Бак масляный 100.63.003 Установка распределителя 100.64.004-1 (1) Установка распределителя 100.64.004-1 (2) Установка распределителя 100.64.004-1 (3) Перекидка 100.64.034-1 Маслопроводы гидросистемы 100.66.003 (1) Маслопроводы гидросистемы 100.66.003 (2) Маслопроводы гидросистемы 100.66.003 (3) Маслопроводы гидросистемы 100.66.003 (4) Баки топливные 100.50.002 Бак 100.50.030 Баки Д14.50.010 (1) Баки Д14.50.010 (2) Бак левый Д14.50.011-1 Бак правый Д14.50.012-1СБ Устройство навесное заднее 77.60.004 Стяжка 77.60.042 Подъемник (2) Подъемник 77.60.075 Раскос 77.60.074 Фиксатор 162.60.029 Ось тяговая 162.60.063А Ось нижняя 162.60.034 Тяга 162.60.057А Растяжка 77.60.069 Тяга 162.60.058А Цилиндр основной 100.59.001 Гидроцилиндр Ц100х250.020.000Г Устройство тягово-сцепное 162.35.001 Комплект инструмента и приспособлений 41-49

1

2

3

4

7

8

9

10

11

Позиция на иллюстрации	Заводской номер детали		Название детали
1	77.06.014-1		Хомутик стяжной
2	77.06.014-1-10		Хомутик стяжной
3	77.06.014-1-20		Хомутик стяжной
4	Н036.85.780		Рукав высокого давления II 16 армированный
5	Н036.85.780-01		Рукав высокого давления II 16 армированный
6	Р5.02.000-11		РВД-ДУ16
7	Р10.20.000-11		РВД-ДУ16
8	Н036.85.760		Рукав высокого давления II 16 армированный
9	Н036.85.760-01		Рукав высокого давления II 16 армированный
10	Р5.02.000-10		РВД-ДУ16
11	Р10.02.000-10		РВД-ДУ16

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
