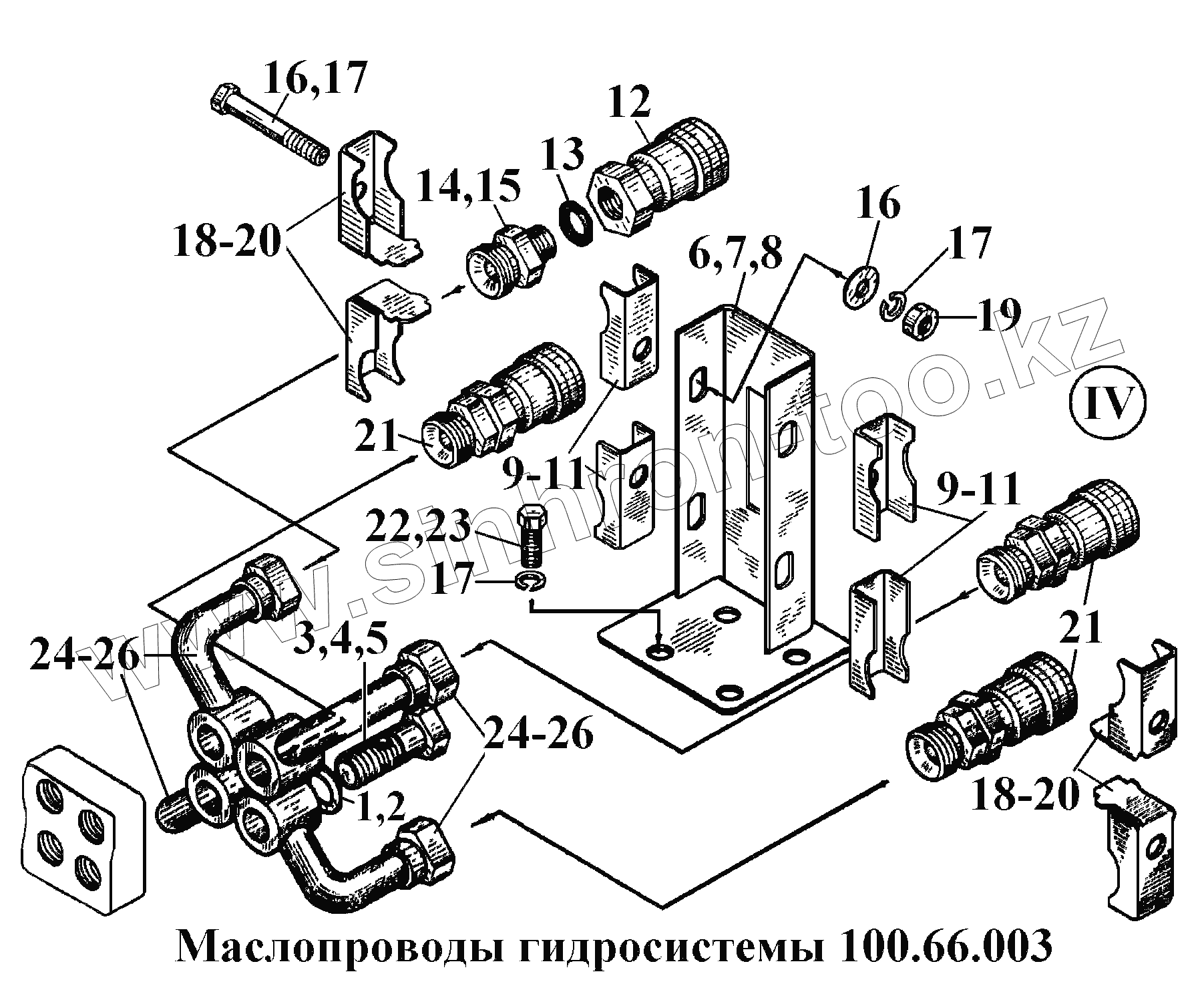

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Маслопроводы гидросистемы 100.66.003 (3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
11
11
12
13
14
15
16
16
17
17
17
18
18
19
20
20
21
21
22
23
24
24
26
26
Позиция на иллюстрации Заводской номер детали Название детали
1 77.64.114 Шайба малая
2 77.64.114-20 Шайба малая
3 77.64.105 Болт
4 77.64.105-10 Болт
5 77.64.105-20 Болт
6 100.66.044 Кронштейн
7 100.66.044-10 Кронштейн
8 100.66.044-20 Кронштейн
9 100.66.167 Планка прижимная
10 100.66.167-10 Планка прижимная
11 100.66.167-20 Планка прижимная
12 ЮФЕИ.302.651.003 Муфта
13 017-021-25-2-2 Кольцо уплотнительное
14 Н.036.04.005 Штуцер проходной
15 Н.036.04.005-01 Штуцер ввертной
16 M10-6gx80.58.016 Болт
17 M10-6gx80.58.029 Болт
18 100.66.113 Прижим
19 100.66.113-10 Прижим
20 100.66.113-20 Прижим
21 100.66.060 Муфта
22 M10-6gx20.58.016 Болт
23 M10-6gx20.58.029 Болт
24 100.66.043 Труба
25 100.66.043-10 Труба
26 100.66.043-20 Труба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
